電源スイッチです。小さな3Pのスライドスイッチでした。

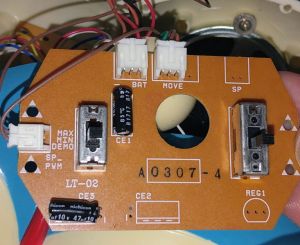

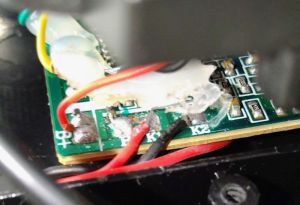

ケースの隙間から、基板上のランド部分を覗きました。

おそらく、ジョーゼン（Jozen）製の1/24スケール・ラジオコントロールカー「ハマーH2 ダートマックス」です。

「コントローラーを操作しても動かない。」と言う事で修理依頼されました。

まずは電池チェックしました。OKでした。

次に送信機チェックですが、受付されたドクターからOKと聞きました。

送信機がOKで、全然動かない症状なので、本体の電源まわりか、基板上のICの故障が考えられます。

とりあえず、電池ボックスから繋がっている基板上のランドを調べました。6V程度でした。単3電池4本なので6VでOKです。

次に、電源スイッチへ繋がるランドを調べました。黒色と赤色のケーブルが繋がっていますが、黒色の方が、電池ボックスからプラス側のランドに繋がっています。電源スイッチオフで電圧を測ると6V程度でOKでした。

赤色のケーブルに繋がっているランドはB＋と印刷されています。
基板上の回路の電源と思われます。
電源スイッチオンで、電圧を測ると不安定で1Vあるかどうかでした。

この症状から、電源スイッチの接触不良が考えられますので、分解を続けて、取り出して調べました。

電源スイッチは3Pのスライドスイッチでした。真ん中の端子に黒色ケーブルが端の端子の赤色ケーブルがハンダづけされていました。

赤色ケーブルをはずして、テスターでスイッチオン時の抵抗をはかると、抵抗値が大きく、接触不良だとわかりました。

3Pなので、反対側の端子も調べてみると、接触に問題ないことがわかりました。赤色ケーブルを反対側端子にハンダづけして、スイッチの向きを逆にして取り付けてみました。

再組み立てして、動作確認すると、正常に動作しました。

電池ボックスのプラス側電極に汚れがあったのでルーターで磨きました。これが故障原因だったのかもしれません。

制御基板です。

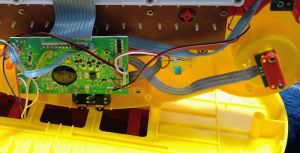

緑色の基板が、3色LED基板です。

バンダイの仮面ライダーゼロワン DX飛電ゼロワンドライバーです。

「光らない。（白色リング）」と言う事で修理依頼されました。

まずは、電池チェックしました。OKでした。

動作確認すると、カートリッジを差し込むと音が出て、LEDが点灯しました。
問題の白色リング部分は中央部分が赤色に点灯しました。（白色にはなりません。）

分解して白色リング部分のLEDを調べると、3色LED（赤色緑色青色）が１つ中央部分にあるだけでした。このLEDを調べると、LED単独で電池で電圧をかけると3色共に発光しました。正常だと思います。

次に、制御基板との接続を調べましたが、異常ありません。

赤色しか点灯しないのは、基板上のICが故障なのか、単に使い方がよくわかっていない為なのか、わかりません。

ICの故障ならお手上げですが、使い方なら色々試せるのでやってみました。

色々やってみると、カートリッジを所定の位置に置くと音が出て動作を初めます。この状態で、カートリッジを差し込むと、中央部分のLEDは赤色だけでなく、緑色、青色、黄色、白色と変化しました。白色になった時は、周辺のリングも光っているように見えました。


どうも、カートリッジを所定の位置にセットして起動させてから差し込むと良いようです。故障ではなく、使い方の問題だったようです。

動輪の平ギアです。
シャフトに固定されていません。左側からスプリングで押されています。これと押し合う部品（シャフトに固定されている）が無くなっているようです。
押し合うことでクラッチの役割をしていたと思います。

今回は、クラッチは諦めて、平ギアを接着剤でシャフトに固定しました。

左側が割れたギアで、右側が3Dプリンターで作ったギアです。

キャラメル型モーターについているピニオンギアです。
黒色の線の部分が割れた部分です。
