イワヤの小熊です。タイコをたたき、笛を吹きます。
モーターは動いているが、動作しないという事で修理依頼されました。
ぬいぐるみを剥がすのに苦労しましたが、内部のメカニズムを取り出しました。
モーターを動かし、ギアの動きを観察すると、ピニオンギアと次の平ギアの噛み合いが悪いことがわかりました。ピニオンギアをドライバーで触ってみるとシャフト上を動きました。正しいギアと噛み合っていません。ピニオンギアを良く見ると割れがありましたが、正しい位置に戻すと、シャフトと滑りなく動力が伝わったので、接着剤で固定することにしました。ギアボックスが金属製でネジではなく爪で固定されているので、できる事なら分解したくないことも理由の一つです。
接着剤が固まってから、再組み立て、動作確認、正常だったので完了とします。

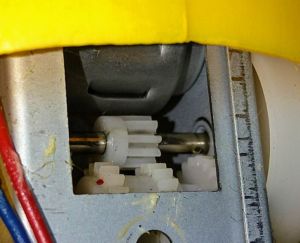

割れてずれていたピニオンギアです。

正しい位置で固定したピニオンギアです。
