赤ちゃん用のベビージムです。商品名は「よぞらの木製プレイジム」でした。

「桁部と脚部を固定するネジがしっかり締まらない」と言う事で修理依頼されました。

問題のネジ部分を調べると、脚部から4mm位のタッピングビスで桁部のネジ穴に締め込むようになっています。
良く見ると、ネジ穴が大きく、木部にネジ込まれていない事がわかりました。
ネジ込まれているのは、ネジ穴に垂直方向から打ち込まれている白色のプラスチック製（おそらくPOM）円柱でした。
取り外してみると、4個の内、3個が完全に破断していました。

修理の方法は、
3Dプリンターで同じようなプラスチック部品を作る。
プラスチック部品の代わりに木製のタブを打ち込み代用とする。
ネジ穴に合う太いネジと交換する。
などが思いつきました。

とりあえず、3Dプリンターで部品を作る方法でやってみることにしました。

桁部のネジ穴です。奥の方にプラスチック部品のネジ穴が見えます。

ネジ穴と垂直方向に打ち込まれたプラスチック部品です。プラスドライバーでネジ穴の向きを調整できるようになっていました。

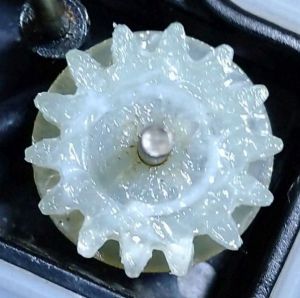

プラスチック部品を取り出すと3つが壊れていました。

熱積層式の3Dプリンターで作りました。
フィラメントはPLAです。

左側が3Dプリンター製です。

ネジ穴を4mmにしたのですが、やや大きく、ネジがしっかり締まら状態でした。

3.5mmにして再度出力しています。

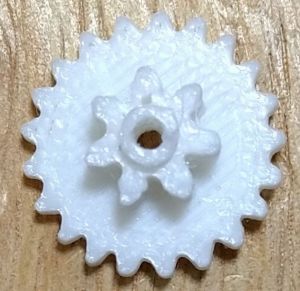

ネジ穴を3.5mmにして再度出力した部品です。
ヤスリで大きさを調整中なので、表面にヒゲが残っています。

この部品に取り替えると、ネジがしっかり締まるようになりました。

これで、完了としました。
