なかなか手強いアンパンマンパソコンです。

地道にオシロスコープで信号パルスを確認しました。

ケーブルがハンダづけされている端子で、正常な上下方向で正常な波形を確認して、左右方向の波形を見ると、２つある端子の片方でパルスが全然確認できませんでした。
受光素子のピンで確認すると、２つともにパルスが出ています。
受光素子から出力端子まででパターンの断線があることになります。
受光素子と付近のパターンは既にジャンパーで繋いであるので、どうも出力端子付近のパターンが怪しいと思い、直接、出力端子から受光素子まで、ジャンパー線で繋いでみました。

オシロスコープでパルスを確認すると、２つ共に確認できました。

基板をマウスに組み込み、動作確認すると左右方向にもカーソルが動くようになりました。

これで、何とかなりました。

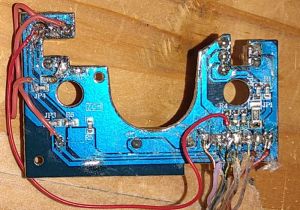

怪しい所はジャンパー線で繋ぎました。

マウスに基板を取り付けるところです。
