トイストーリーのビーム銃のおもちゃです。
銃の先端部分が光らないという事で修理依頼されました。
分解して調べると、先端の白色のカバーの内側には、モーターで回転しながらLEDが光る部品があります。この回転する部品への給電にモーターのシャフト（マイナス）と赤色のカプラーにある金属製リング（プラス）を介しています。光らない原因は赤色のカプラー部分での断線でした。また、カプラーも金属製リング部分とLED側の赤色部分が割れて分離していました。
断線はハンダづけで修理して、カプラーの断裂はエポキシ系接着剤で接着しました。回転する部分なので、強度に不安がありますが、なんとか繋がっているのでOKとしました。

内部の写真です。モーターのシャフトが長く、右側に長く出たシャフトにマイナス側の金属ブラシが接触しています。プラス側は赤色のカプラーのモーター側の金属製リングにブラシが接触しています。
金属製リング部分と赤色のカプラーが破断し、断線していました。

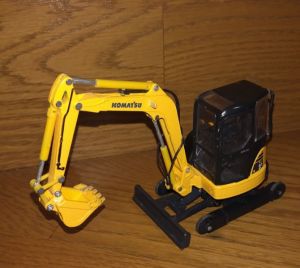

アガツマ製のミニショベルのおもちゃです。
ダイヤペットと呼ばれ、アルミダイキャストが使われていて、重量感があります。
故障箇所は、台車と本体をつなぐ回転軸が折れていました。
台車を分解して、折れたプラスチック製の回転軸を取り出し、瞬間接着剤（セメダイン3000）で接着しました。
この回転軸と台車の穴の摩擦が大きいので、セラミックグリスを塗っておきました。
接着剤の強度には不安がありますが、なんとか繋がっているのでOKとしました。

接着した回転軸の部分です。接着面が小さいので強度に不安があります。

カーズのトラックです。
右側タイヤの滑り止めがない。スイッチが動かないという事で修理依頼されました。
まずは、電池チェックしました。単1電池２本でOKでした。
スイッチは動きましたが、オンにしても動きません。
底面の構造を見ると、モノレールのように軌道を挟むようになっています。
内部の仕組みがわからないので、とりあえず分解して調べました。
内部を見ると、動力が伝わっているのはゴムの滑り止めがあるタイヤだけでした。また、モノレールを挟む赤色のタイヤに動力が伝わっていました。
また、底面にある白色の小さなピンが２つあり、両方が同時に押された時にモーターが動作します。
これらから、このおもちゃは、モノレールの様な専用軌道を動くようになっていると思われます。
ネットで製品情報を調べたのですが、みつけることができませんでした。
故障ではないと思われますので、現状で返却します。

その後、ネット上で調べた結果、「トミカ カーズトミカ ぐるぐるサーキット めざせ! ピストンカップ」の一部であることがわかりました。
赤色のトラックは、楕円形のコースをまたぐように置かれ、動きながら、トミカのミニカーを底部の溝に挟み込み加速させるようになっていました。

裏側の写真です。モノレールの様な軌道を挟む様になっています。
