サビで接触不良だった電極です。写真は、ヤスリで電池との接触部分のサビを落とした状態です。

先月に続いてプリモプエルの修理依頼です。

「声が聞こえない」という事で修理依頼されました。

まずは電池チェックしました。電池は入っていませんでした。

手持ちの単2電池4本で動作チェックしました。
電源スイッチを入れたまま、電池を入れて、蓋を閉めると、「プリモプエル」という起動音が出ました。
確認の為、数回繰り返すと起動音が出ない事もあります。電池フォルダ内の接触不良を疑い、電極を見ると、フタ側にあるマイナス電極が錆びていました。ヤスリでサビを落とし接点復活剤を吹くと安定するようになりましたが、電源スイッチにも接点復活剤をスプレーしてオン、オフ操作を繰り返し接点を回復させました。

電池の蓋、電源スイッチに応じて、起動音がでるようになりました。

次に、日付け設定になるので、左右の手のスイッチの動作確認をしましたが、正常でした。

「声が出るようになった」ので、完了としました。

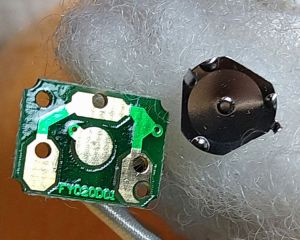

汚れがあったスイッチのプリント基板です。金色のランドにある黒の点が接触部分です。

接触不良だった手のスイッチ部分です。

くまのプリモプエル（プリモテディー）とコプレイル２体です。
それぞれ、手のスイッチが反応したりしなかったりするという事で修理依頼されました。

まずは、くまのプリモプエルから調べてました。１度電源スイッチを切ってから再度入れて日付時間設定を両手のスイッチでやってみましたが、問題なく反応して設定できました。３回どほ繰り返し試しましたが正常に設定できました。
くまのプリモプエルは故障ではないと思います。

次にコプレイルです。これも電源を１度切って再度入れて設定を両手でやってみました。
２体共に、右手は反応しますが、左手が反応しません。
左手のスイッチで断線、接触不良が考えられるので手の縫い目を切って切開しました。プラスチックケースに入ったスイッチが出てきました。
配線は切れている様子はありません。

スイッチはプリント基板のランドを金属板の小さな凸部分が接触する構造になっていました。

プリント基板の接触部分を良く見ると、汚れがあるようなので、無水エタノールを浸したティッシュペーパーで汚れをふき取りました。

再組み立てして動作確認すると、上手く反応します。汚れが原因だったようです。

切開した手を縫い合わせ、再度動作確認しました。OKです。

コプレイルの１体は、お尻の部分にあるファスナーが上手く閉まらないのも修理依頼されました。
調べてみると、ファスナーをしめる時に離れる方向に力がかかっていると、噛み合いが不十分になってはずれてしまうようです。
開く方向に力がかからないよう注意してしめるとしっかり噛み合ってしっかりとまります。
ファスナー部分は注意してしめれば大丈夫なので現状で返却することにします。
また、完全な修理にはファスナーの交換が必要と思います。この場合は裁縫が得意なドクターにお願いすることにします。
