正確な形がわからないので、何度も作り直しです。
不具合と思われる部分を修正しています。

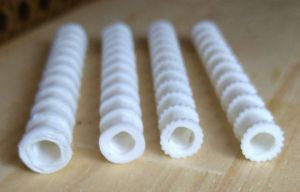

カードと接する部分は、単純な円形だと滑るようなので、ギアの形を使ってギザギザにしています。

４つ作り直しましたが、カード送りがスムーズにできません。

ギアの形をやや大きくして作り直ししています。

カード押え部品の大きさを調整しながら作り直しを繰り返した末、6個目でなんとかカード送りが出来るようになりました。

それらしい音楽が鳴っています。
注意して聞くと、同じ高い音が繰り返しなります。音楽とは関係ないように思われます。

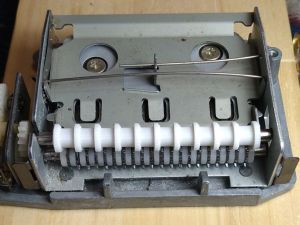

どうもカード送り部品にある爪の内に、動きが悪い爪があるようです。
高い音の爪にスプレーオイルを吹いてやると、やや改善されました。

これから木製ケースに戻します。

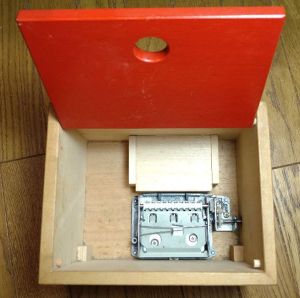

木製のケースに戻して、動作確認しました。

一応は、カード送りが出来て、音が出るようになりました。

カード送り部品の爪の位置に依って、カードが上手く送られない現象が起こります。
この場合でも、手でカードを押し込んだり引っ張ったりしてサポートしてやるとなんとかなりました。

完全な修理には、新品の交換部品が、必要と思います。

交換部品無しでの修理はこの程度までと思うので、今回はこれで完了とします。
