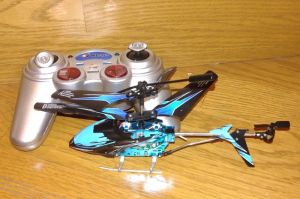

以前に修理したヘリコプターです。
リポバッテリーと基板のハンダづけが外れていて、ハンダづけで修理したのですが、再度同じ症状で入院となりました。
カバーを外して修理した部分をみるとまたハンダづけが割れていました。

以前の修理でハンダづけが上手く出来ていなかったと思います。

反省して、ハンダづけをやり直しました。

動作確認すると正常に動きました。

割れて断線していた部分です。

高齢者向けメンタルケアロボットです。
正式名は、高齢者向けコミュニケーション型ロボット「スマイルサプリメントロボット うなずきかぼちゃん」です。
子どものおもちゃではないのですが、製造元（ピップ）さんが既に製造を終了し修理対応していないそうで、駄目もとで見てほしいということで受付ました。
症状は、電源が入らないという事です。

電池チェックするとOKでした。

分解して、基板上で電圧チェックすると、電池から基板への接続部分まではOKでした。
基板上では次にF1と記載のチップ部品を介して電解コンデンサに繋がっています。電解コンデンサ側の電圧はゼロでした。
チップ部品F１はどうもヒユーズのようで切れているようです。

ヒユーズの容量がわかりませんが、とりあえず650mAのポリスイッチでバイパスしてみました。

電源は入り、赤色LEDが点灯しました。（細かく点滅しています）起動音などの反応はありません。

テスターで電流を測ってみると0.53Aでした。

0.53Aが異常なのかどうかは、判断できません。

チップヒユーズの容量も不明ですが、基板上でなんらか異常があり、異常電流でヒユーズが切れたと思われます。

ヒユーズをポリスイッチに置き換えても、回路の異常があるため正常に動作しないと思われます。

今のところ、これ以上修理方法を思いつかないので、返却日まで色々調べて対応を考えたいと思います。

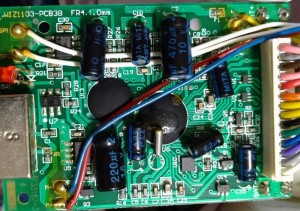

内部の基板です。

切れているチップヒユーズです。
表示が見えにくく規格がわかりません。
表示がアルファベットのHなら、400mAが定格電流のようです。
スピーカー１つと小さいDCモーター１つなら500ｍA位かと思います。

測定した電流値です。
これが正常なのかどうかわかりません。

500mA程度の電流は、モーターが動いている等の場合はあるかもと思いますが、待機状態で500mAは大きすぎると思います。

基板上の部品は目視で異常と思われる物はありません。

スピーカーも異常ありません。

水晶発信も発信しているよう思われます。

今のところ、原因は不明でお手上げ状態です。

COBのICはブラックボックスなので、これが不良なら修理不能です。
