トイコーのサウンドトレイン、阪急電車です。

「左側のドアが最後まで閉まらない」と言う事で修理依頼されました。

ドアの開閉部品がどこかで引っかかっているようなので、分解して隙間を大きくして開閉すると、正常に戻りました。

これで完了としました。

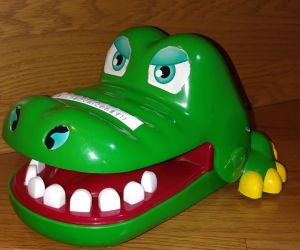

ワニのおもちゃです。口をあけてセットし、歯を押して、あたり？の歯なら口が閉まる仕組みです。

「いつも同じ歯で口が閉まる」「左2つ目の歯が上がらない」と言う事で修理依頼されました。

まず、「いつも同じ歯で口が閉まる」の原因を分解して調べました。
あたり？の歯を決める部品の位置をランダムに変化させるため、口の開閉で動く部品が、当たりをきめる部品のギアを引っ掛けて動かすようになっていました。
故障原因は、ギアを引っ掛ける部分が破断して無くなりギアを回していなかったことでした。この部分が以前に同じ故障で修理された跡があり、その時に取付けられたプラスチック部品が破断していました。破断した部品と同等の部品を作って取り付けました。

再組み立てして、動作確認すると、当たりがランダムに変化するようになりました。

次に、「左2つ目の歯」ですが、再組み立てして動作させると、上がるようになりました。どこかで引っかかりがあったのかもしれません。

また、修理依頼事項ではありませんが、「口が閉まる時、手が挟まらない程度の隙間が残らず、手を強く挟んでしまう」状態でしたので、ストッパー部分も修理しておきました。

ストッパーは、頭部両側の裏側にあるプラスチック部分ですが、完全に割れて、ストッパーになっていませんでした。

プラスチック板を接着剤で固定しても、強い力がかかるので強度不足と思い、硬質ゴムを頭部にネジ止めしてストッパーにしました。

再組み立てして動作確認すると、手の厚み程度を残して閉まるようになりました。

これで完了としました。

当たりの歯をきめる部品のギアを引っ掛けて動かす部分です。
以前の修理で取付けられたプラスチック部品が破断していました。

破断した部品を取り外した状態です。
緑色の細い部分の先端にあった筈の爪（ギアを引っ掛ける部分）が無くなっています。

手持ちのプラスチックで同じような部品を作って取り付けました。
ギザギザ部分が雑になっていますが、なんとか使えています。

割れて無くなっています。

硬質ゴムをネジ止めしました。
