小型のラジコンカー 電源スイッチ故障 ― 2025年06月09日 09:19

ニッケル水素電池が液漏れしながらも、何とか充電できている事がわかりました。
電池から電源電圧を追って行くと、電源スイッチで途切れることがわかりました。非常に小さな3Pスライドスイッチで、手持ち部品には同じ物がありません。仕方ないので、接点復活剤をスイッチ内部に吹き込んで、オン、オフを繰り返す事で、3Pの片側だけ接触が復活しました。
復活した方を使うように配線をハンダ付けすることで、電源スイッチは復活しました。これで基板まで電源電圧が確認できるようになりました。

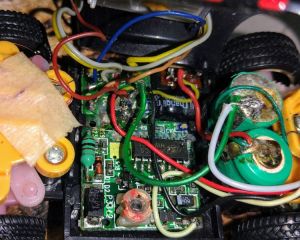

次に、作業中に、液漏れのため腐食した配線が数本ハンダ付け部分で切れたので、作業前に撮影しておいた写真を見ながら、元の部分にハンダ付けをやり直しました。
全て完了して、動作確認すると、前進、後進、左折、右折ができるようになりました。
しかし、ヘッドライト、テールライトのLEDが点灯しません。作業中に切れたのは、LEDの配線なので、ハンダ付けを間違ったのかもしれません。
少し充電してから、動作確認すると、また動かなくなりました。分解して調べると、LEDの配線が1本外れていました。再度、ハンダ付けしましたが、全く動きません。基板上の電源電圧も確認できています。電源オンでヘッドライトが瞬間点灯します。
どこかの配線が外れているのか、腐食したプリントパターンに問題があるのか、わかりません。
ちょっと疲れたので、時間を置いて、調べてみようと思います。
電池から電源電圧を追って行くと、電源スイッチで途切れることがわかりました。非常に小さな3Pスライドスイッチで、手持ち部品には同じ物がありません。仕方ないので、接点復活剤をスイッチ内部に吹き込んで、オン、オフを繰り返す事で、3Pの片側だけ接触が復活しました。
復活した方を使うように配線をハンダ付けすることで、電源スイッチは復活しました。これで基板まで電源電圧が確認できるようになりました。
次に、作業中に、液漏れのため腐食した配線が数本ハンダ付け部分で切れたので、作業前に撮影しておいた写真を見ながら、元の部分にハンダ付けをやり直しました。
全て完了して、動作確認すると、前進、後進、左折、右折ができるようになりました。
しかし、ヘッドライト、テールライトのLEDが点灯しません。作業中に切れたのは、LEDの配線なので、ハンダ付けを間違ったのかもしれません。
少し充電してから、動作確認すると、また動かなくなりました。分解して調べると、LEDの配線が1本外れていました。再度、ハンダ付けしましたが、全く動きません。基板上の電源電圧も確認できています。電源オンでヘッドライトが瞬間点灯します。
どこかの配線が外れているのか、腐食したプリントパターンに問題があるのか、わかりません。
ちょっと疲れたので、時間を置いて、調べてみようと思います。
