Sonechan blog(おもちゃ病院)

人気ゲーム「マインクラフト」の目ざまし時計です。
電源コネクタ部分が壊れたという事で修理依頼されました。
電源のUSBケーブルを見ると、マイクロUSBジャックに、時計側基板からはずれたコネクタ部品がついていました。
基板にコネクタ部品を戻して、ハンダづけしましたが、片方の配線が上手くつかないので、ポリウレタン線でバイパスしました。
動作確認すると、正常のようなので完了としました。
その後、動作確認していると、USBケーブルを動かすとリセットしてしまうことが確認されたので、ハンダづけだけだった方もポリウレタン線でバイパスしました。

ハンダづけで補修した部分です。上手くつかない方はポリウレタン線でバイパスしました。初めは片方だけだったのですが、結局、両方ともバイパスしました。

エンジン音などがでるサウンド都営バスです。
左側のヘッドランプが点灯しないという事で修理依頼されました。
分解して調べると、ヘッドランプのLEDのところで配線が切れていました。ハンダづけで補修しました。
動作確認すると、ヘッドランプは点灯するようになりましたが、ランダムに動く動作をしません。
動作部分を調べると、ギアがシャフトの滑り止め加工部分からズレて、滑っていました。ギアを元の位置に戻すと滑らないので、瞬間接着剤を塗って元の位置に戻しておきました。
動作確認すると、正常と思われるので完了としました。

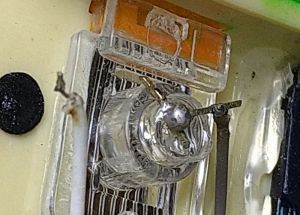

ヘッドランプの断線したLED配線です。

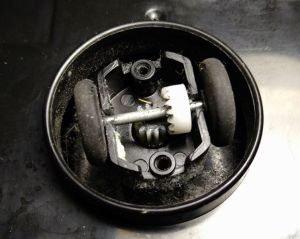

滑っていたギアです。タイヤのシャフトにあるクラウンギアが滑っていました。
