プラレールのきかんしゃトーマスです。
動かない、液漏れで電池フォルダの電極が腐食しているという事で修理依頼されました。
電池フォルダの電極は、ルーターで磨いて錆を落としました。電池をセットしても動きません。
手持ちの電源で高めの電圧（３V）をかけるとモーターが回転しましたが、どこかで滑っているようです。
車輪シャフトのピニオンギアを見ると、割れていて完全に滑っていました。
12歯モジュール0.5厚み4mmのピニオンギアです。手持ち部品には、12歯モジュール0.5はあるのですが、厚みが8mmあり削って使っても良かったのですが、今年、購入した3Dプリンターを使って作ってみました。安物の３Dプリンターなので、見た感じ雑な仕上がりですが、シャフトに打ち込み、セットすると上手く噛み合ってなんとか使えました。耐久性はわかりません。
これで、動作確認すると、ギアボックス内で、まだ滑っている部分があります。
分解して調べると、モーターシャフトのピニオンギアが滑っていました。これは手持ち部品があったので交換しましたが、動作確認すると、まだ、滑っています。良く見ると、スイッチと連動して動くギアに割れがあり滑っていました。これも同じサイズの手持ち部品と交換しました。
再、再、再度、動作確認すると、ほぼ正常に動くようになりました。
結局、ギアを３つ交換する修理になりましたが、３Dプリンターで作成したギアが実用になることがわかりました。

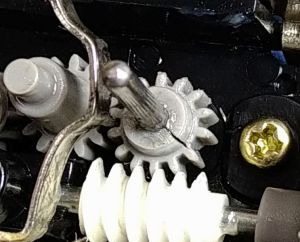

割れていたピニオンギアです。

先日、作ったピニオンギア抜きが役立ちました。

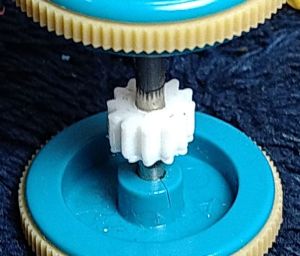

３Dプリンターで作成したギアです。材質はPLAです。シャフトの穴は小さめにして、ドリル刃とピンバイスで目的の大きさにしました。

ギアボックス内部です。モーターシャフトのピニオンギアを交換しました。

灰色のギアに割れがあり、交換しました。
割れた部分が開き歯の間隔が大きくなって、ウォームとの噛み合わせが悪くなり引っかかる状態でした。

ギア交換が完了したギアボックス内部です。

フィッシャープライスのリモコン型おもちゃです。
先月、入院し、電源スイッチの接触不良で修理して、本日、返却して頂いた時に、再度、動作不良となり再入院されました。
前回は、分解ができず、あいている隙間から電源のスライドスイッチに接点復活剤を吹いて改善されたので、OKとしたのですが、駄目だったようです。
今回は、ネジを外したあと、ちょっと無理をして力を強めに加えてみました。すると、ズルズルと動き出し分解に成功しました。ネジの他に、ゴム系の接着剤で固定されていました。
分解できたので、動作不良時の電池フォルダの端子電圧を測ってみました。単4２本なので３Vのはずが、１V以下です。電池フォルダ内の接触不良を疑いました。
電池フォルダの電極は、マイナス側のスプリングにやや腐食はあるものの、見た感じ異常はありません。
電圧を測定しながら、電池フォルダ内の電池を回転させると、電圧が正常になる位置があることがわかりました。
どうも、見た目は異常なしのプラス極側で接触不良があることがわかり、ヤスリで、磨くと接触不良は無くなりました。
このことから、電池フォルダ電極板の接触不良が原因と思われます。
磨いて改善したので、完了とします。

ようやく分解できました。ゴム系の接着剤でしっかり固定されていました。

プラス側電極が接触不良でした。
