接触不良だった電源スイッチです。

前足のスイッチを押すと身体が動き、英語の歌を歌う犬のおもちゃです。

「音が出ない」という事で修理依頼されました。

身体が正常に動いているので、スピーカーの故障を疑いました。

分解して調べると、スピーカーのコイル部分が磁石部分からはずれていました。コイル部分の配線は無事だったので磁石部分を元通りの位置に接着剤で固定しました。

動作確認すると、正常に音が出ました。

コイルを磁石が分離した状態でした。

修理依頼されたのはメロンパンナちゃんだけだったので通話ができるかチェックできません。

全バンド受信機で受信チェックすることにしました。

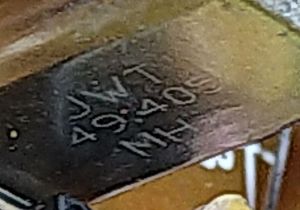

まずは電波の周波数を調べる為、再度分解しました。基板上に水晶発振子を見つけました。刻印があり49.5Mhz位である事がわかりました。

メロンパンナちゃんを動作させて、全バンド受信機で49.5Mhz付近を探ると49.595MhzのAMで受信できました。

マイクの音声だけでなく、メロンパンナちゃんのおしゃべりなどキーで出る音も送信されました。

送信機としての機能は正常だとわかりました。

オオム返しするパンダのおもちゃです。

修理依頼票に症状が書いてなかったので何処が故障なのかわかりません。

取りあえずは、電池チェックしました。単4電池3本共に消耗していました。

手持ちの電池を入れて動作確認すると、正常に動作しました。

電池不良が原因だったようです。

サイコロを斜めに2等分した形のブロックが太さ1mm位のテグスで数珠繫ぎになったおもちゃです。

「テグスが切れた」という事で修理依頼されました。

同じようなテグスは手持ち部品にありません。

代わりになりそうなものを探しました。
細く引っ張ってもなかなか切れそうにないのはテグスと同じトラなわロープのナイロンです。手持ちのトラなわロープは先日使ってしまってありません。

次の候補は、3Dプリンターで使っているTPUフィラメントです。材質はポリウレタンで太さ1.75mmでまだ沢山残っています。
ポリウレタンは、ナイロンよりも弱いですが、伸縮性があります。太さもブロックの穴は2mm以上あるので充分通り抜けます。

TPUフィラメントで代用することにして、ブロックに通してみました。

元々のテグスの終端処理はハトメのような金属パイプで抜けないようにしてありました。
終端部分は見えないように最後のブロック内部に入れてありました。

取りあえず、終端は3回結びにして最後のブロックの外側にして、TPUフィラメントで繋いでみました。

TPUの伸縮性のため結合が甘いですが、テンションを充分かけてやれば使えそうです。

終端部分も、最後のブロックを分解して内部に収めれば見た目も良くなると思います。

取りあえず、今日はここまでにします。

ミキハウスの「ポカポカフレンズのカラオケえほん♪にほんごでうたおう」です。

「マイクを通した声が聞こえません。カラオケの機能を直してほしい」という事で修理依頼されました。

電源を入れて確認するとマイク以外は正常でした。

マイクは2.1mmのステレオプラグで本体に繋がっていました。プラグを抜いてよく見ると、先端の電極が無くなっています。これが故障原因と思われます。

2.1mmのプラグを交換すれば良いのですが、手持ち部品にはありません。
このマイクはカラオケ絵本専用なので、プラグ、ジャックをやめてマイクからの配線を基板に直接ハンダづけしても問題ないと思うので、交換部品も無くて済むので直接ハンダづけに改造することにしました。

分解して調べると、マイクからのケーブルは3芯で、マイク、GND、LEDである事がわかりました。

マイクも分解して接続を確認、仮配線で動作を確認しました。OKでしたので、きちんと配線してビニールテープで絶縁して再組み立て、動作確認しました。

正常にマイクの音がスピーカーから出てカラオケになりました。

3極のハズが2極しかないプラグです。

内部の基板です。マイクのプラグを受けるジャックは右上のサブ基板です。

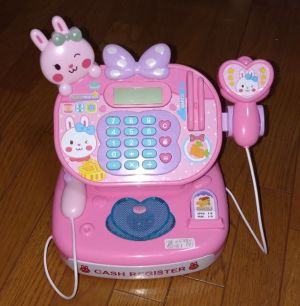

うさぎさんのキャッシュレジスターです。

「音が出ない」という事で修理依頼されました。

電池が入っていなかったので、手持ちの電池でチェックしました。

電卓部分はキーに反応して「ピッ」と音が出て正常に計算して表示します。
カードリーダーもバーコードリーダーもスイッチを押すと「ピッ」と音が出てテーブルのLEDが点灯しました。
左側のピンクのマイクも正常に音が出ました。

ネットで調べると音が出るのはこれで全てのようです。

「音が出ない」という故障は再現しないので、このまま返却します。
