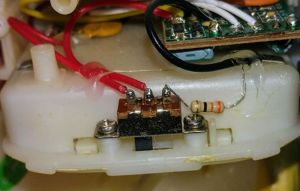

ギアボックスの内部です。

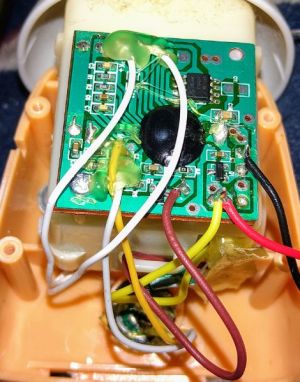

ECマイクは配線の向こう側にあります。

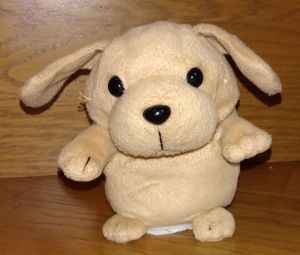

タカラトミーのミミクリーペットです。

「動かない」という事で修理依頼されました。

まずは電池チェックしました。OKでした。

動作確認すると動きません。

ぬいぐるみを剥がし分解して調べました。
電池からの電圧は基板まで届いていました。

マイクが故障で起動せず待機中が続いているという見込みで、ECマイクの端子をテスターで調べるとスピーカーからかすかに音が出ました。

ECマイクを手持ち部品と交換すると正常に声に反応してオウム返しするようになりました。ECマイクが故障原因の１つでした。

しかし、音がでるがモーターが動きません。
ギアボックスを分解してモーターを取り出し調べました。
手で回してやると大きな抵抗なく回転しました。
3V程度加えて回すと回転するようになりました。
整流子のブラシで接触不良があったようです。
ブラシ付近の穴から接点復活剤を吹き込みしばらく回転させると異音もなく正常に回転するようになりました。

再組み立てして、動作確認すると、正常にオウム返ししながら身体が動くようになりました。

タカラトミーのミミクリーペットです。
オウム返ししながら身体が動くおもちゃです。

「動かない」という事で修理依頼されました。

まずは電池チェックしました。単４電池３本中、２本が消耗していました。

手持ちの電池に交換して動作確認すると、正常に動作しました。

電池消耗が原因でした。
