勉強の為に故障したことばずかんプレミアムのペンを入手してみました。
症状は次の通りで、ちょっと変わっています。
電源スイッチを押すと「ハチ、ヒエヒエ冷蔵庫、メロンメロンメロン、ぶぶぶどう」と音が出ました。次に電源スイッチを長押しすると「ガオガオとら」と音が出ました。
胸の星型部分のLEDは点灯しません。
ペン先を本にあてても反応しません。
にほんご、えいごスライドスイッチを切り替えると、「にほんごモード」「えいごモード」と音が出ました。
リセットボタンを押しても症状は変わりません。

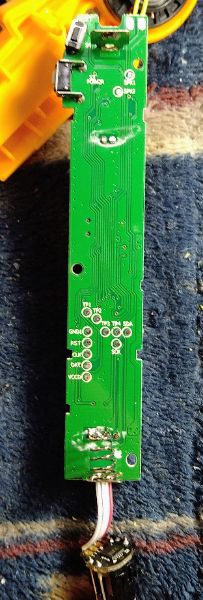

分解して電池からの電圧を調べると、２つある電解コンデンサの電圧は片方が3V程度、もう一つが3.5V程度でした。昇圧コンバーターは正常と思われます。

また、先端の読み取りセンサー部分の電圧も3.5Vありました。赤外線LEDは、光りは弱いですが、点滅していました。

電源オンでの「ヒエヒエ冷蔵庫」などはネットで調べるとアンパンマンの声の起動音のはずです。
起動したら胸の白色星型部分が緑色になるはずがLEDが点灯しません。
長押しでの「ガオガオとら」は終了の音かと思います。おそらく「また遊んでね」とかだと思います。
どうも、読み出す音声データが違っているようです。音声データがどこにあるのかわかりませんが、データのアドレスが違っているのかもしれません。（まねっこモードの時の音声データのようです。）

今までに見てきたペンの故障には無かった症状です。

これらの症状から想像すると、メインのICは動いているが、読み取りICかセンサーが故障でメインICにでたらめな信号を送っているのか、センサーの信号をデコードするICが故障なのか、その途中の配線が故障なのかと思います。
オシロスコープで信号をみても何が正しいか分からないので、できることには、もう一つプレミアムのペンを手に入れてセンサー部分を交換してみることぐらいです。

とにかく、今は、お手上げ状態です。
