連結でGO!のトーマス号復活のために探したゼンマイユニットです。
新幹線のカプセルプラレールで、ゼンマイ動力の先頭車2個で300円でした。
前輪部分が壊れているということでしたが、片方は前輪シャフトが抑えている爪から外れているだけで元に戻すだけで修理できました。
もう1つは、前輪シャフトを留める爪が折れていました。ゼンマイユニットは正常だったので、トーマス号に使いました。

修理できなかった方は、前輪は爪の代わりにエポキシパテで前輪シャフトをおさえて、後輪は、トーマス号のゼンマイユニットケースに取り付けて動力無しの後尾車にしました。

修理完了のゼンマイ動力の先頭車と無動力の後尾車を連結して2両編成にしました。

ゼンマイを巻くとなんとか走りました。

カプセルプラレールに似た100均の電車セットというおもちゃの方がレールも付いて安いので良いかもしれません。

空転処理ができる２段ギアです。
歯が欠けて回転が上手く伝わりません。

ボロボロだった動輪のピニオンギアです。

プラレール０７です。プラレール博の限定モデルのようです。

「電池をかえても動かない」という事で修理依頼されました。

電池チェックですが、電池は入っていませんので、手持ちの単２電池で動作確認しました。動きません。

分解して調べました。まずは、動輪のピニオンギアがボロボロでした。M0.5のT12かT14です。

ギアボックスも分解して調べると、ギアボックス内部のギアもボロボロです。

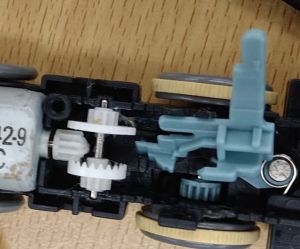

モーターの回転はウォームギアと2段ギア２つで減速し、動輪のピニオンギアに伝わっています。

１つ目の２段ギアはなんとか持ちこたえていましたが、２つ目の２段ギアが歯が欠けていてボロボロでした。２つ目は緊急時に空転するような構造になっています。歯数がT20とT18です。

3DプリンターでT20とT18のギアを作って取り付けてみましたが、前段と繋がるT20の噛み合わせがわるく、T20はPOM製の市販ギアをT18は3Dプリンター製を使い両者を瞬間接着剤でつなぎました。（空転させる構造は難しいので諦めました。）


動輪のピニオンギアは試した結果、T14がピッタリでした。

再組み立てして動輪確認しましたが、ギアの噛み合いがスムーズでなく、乾電池１本の1.5Vでは上手く動きません。
手持ち電源で３Vをかけてモーターを回転させ、ギアボックスにセラミックグリス塗って、しばらく回転させました。
だんだん馴染んでくると、低い電圧でも動くようになり1.5VでもOKになりました。

ボロボロだったギアの交換でなんとかなりました。
