青い胴体、緑の頭、何のおもちゃかわかりませんが、内部のプラスチックギアが欠けているため、うまく動作しない故障です。
欠けのあるギアは、40歯と10歯の二段ギヤで、10歯の方が欠けています。同じギアが入手できればいいのですが、ちょうど同じ歯数のギアは日本橋の部品屋さんにありませんでした。型どりしてUVレジンで複製を作ることも考えましたが、平ギアなら40歯があったので、40歯の平ギアと10歯のピニオンギアを同じシャフトに圧入して二段ギヤと同様の部品としました。壊れたギアは、シャフトまで一体成型で、シャフトの太さを途中で変えることで、ギアを適正位置に保っていました。これと同様の働きをさせるため、熱収縮チューブをシャフトに被せて太さを途中でかえることにしました。
交換して動作確認しました。なんとか動いています。
何のおもちゃかよくわからず、動作もこれでいいのかわかりませんが、とりあえず完了とします。

アンパンマンのおもちゃです。先輩ドクターから引き継いだもので、電池ホルダーが液漏れであったようです。
電池ホルダーを清掃してもうまく動かないので、引き継sいで修理しました。
電池ホルダーの電極では電圧正常ですが、基盤側では、充分な電圧が出ません。電池ホルダーからの配線を点検すると、マイナス側のコードの芯線が腐食していました。腐食のないところまで切断し、配線を継ぎ足してはんだ付けして完了しました。
安定して動作しています。

ボタンを押すとサウンドが鳴る新幹線のおもちゃです。
前輪が、内部に落ち込んでいる状況でした。
分解し点検すると、前輪の軸を支えているプラスチックが割れていました。割れた部分の補修に、ボールペンの軸を切断したものを2分割したプラスチック片を半田ごての熱で溶かして接着しました。
また、スピーカーのボイスコイルと永久磁石がバラバラになっていましたので、磁石にボイスコイルを正しくセットし瞬間接着剤で固定しました。
動作確認できましたのでとりあえず完了としました。

修理した前輪の軸受け部分とスピーカーです。
軸受け部分は、この後、補強のため、エポキシ系接着剤で外側を固めました。

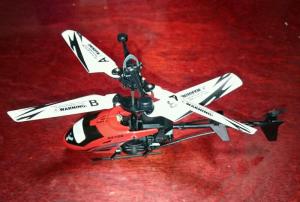

赤外線リモコンのヘリコプターです。
動かないという症状です。
前回の修理の経験から、リチウムポリマー電池の不良を疑いました。
コクピット部分のカバーをはずすと、大きくふくれた電池(75mA)が出てきました。見た目からも不良の疑いが強く、良品と交換することとしました。
前回の修理の時に、余分に購入してありましたので,40mAでしたがこれを使いました。
交換後、コントローラから充電して動作確認しました。
無事に離陸できたので、とりあえず完了とします。

不良だったリチウムポリマー電池です。
返却の時に、この電池の危険性について説明を付け加えることにます。
