「RCオフロードカー ソニックムーブ」です。

「置いたら動かない。空中にすると動く。」と言う事で修理依頼されました。

「後輪がフレームに固定されず、グラグラになっている」状態です。

調べると、後輪のギアボックスをフレームに固定する2本のネジが緩んではずれていました。

少し長いネジでしっかり固定しました。

「トミカ　ぐるぐるバスタウン」です。

「坂道を動かすツマミがスムーズに動かない。」と言う事で修理依頼されました。

坂道部分を取り出して調べると、単独ではスムーズに動きます。
坂道からバスタウンに回転が伝わるようになっていました。
バスタウンの裏側にある黄色のカバーをはずすと、坂道部分からの回転が、2本のシャフトで路面で回転する部品に伝達されていました。
シャフトの端にはピニオンギアがあり、回転がクラウンギアで中継されていました。

このピニオンギアの1個に割れがあり、クラウンギアと上手く噛み合わない為、スムーズに動かなくなっていました。

M0.5T10のピニオンギアで、手持ち部品と交換しました。

動作確認すると、スムーズに動くようになりました。

バスタウンの裏側です。
黄色のカバーをはずした状態です。

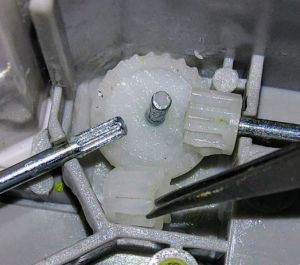

シャフトの中継部分です。
割れがあったピニオンギアは簡単にはずれました。

割れがあったピニオンギアです。

フリクション式のレッカー車です。

「前のタイヤが動かない。」と言う事で修理依頼されました。

「フリクションが上手く動かない」状態です。

分解して、フライホイールがあるギアボックスを調べると、フライホイールについているピニオンギアが割れて、上手く噛み合わない状態になっていました。

このギアは、フライホイールに固定されているプラスチックのパイプの先端がギアになっているもので、交換できる同じ部品が手持ち部品にありません。

最後は、3Dプリンターで作ってみることになりますが、とりあえず、細いステンレス線で縛って、割れて開いたギアの歯を少しでも閉じるようにしました。
また、開いた歯の先端（引っかかる部分）をカッターナイフで少し削りました。

動作確認すると、なんとか動くようになりました。

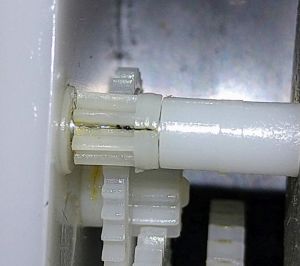

割れたギアです。

ステンレス線で縛って、開いた歯の先端を少し削りました。

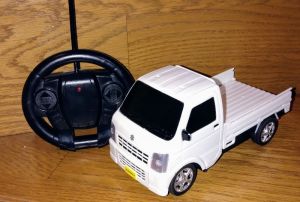

軽トラ（スズキ　キャリー）のラジコンカーです。

「前進しない。」と言う事で修理依頼されました。

「モーターは回っているが、ギアが滑ってタイヤが空転する」状態です。

後輪のギアボックスを分解して調べると、モーターのピニオンギアと後輪シャフトの平ギアを繋ぐ２段ギアの歯が2枚欠けていました。空転の原因と思われます。

手持ち部品に同じギアがあったので交換しました。

動作確認すると後進は正常になりましたが、前進ではギアが空転しました。

原因を探すとギアボックスのケースの壁面で２段ギアのシャフトを受けているのですが、この受け口の立ち上りの一部が欠けてなくなっていました。
前進の回転方向の時に、シャフトがズレてギアもズレて、噛み合わない状態になってしまうようです。

修理方法ですが、欠けた部分が少し盛り上がれば何とかなりそうなので、瞬間接着剤を使って欠けた部分を充填しました。

再組み立てして、動作確認すると、前進も正常になりました。

歯が2枚欠けていた２段ギアです。
