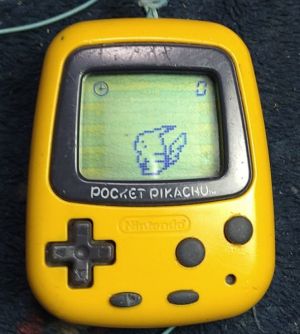

ポケットピカチュウは、1998年3月27日に任天堂が発売した歩数計とゲームの複合体である電子ゲームです。

「一部動かない」という事で修理依頼されました。

「一部動かない」という事なんですが、受付係からはどの部分が動かないかという情報がありません。

取りあえず電池チェックです。CR2032ですが、完全に放電していました。手持ちの電池でチェックを続けます。

新しい電池を入れると液晶画面にスタート画面と思われる表示が出ましたが、ボタンを押しても反応がありません。

分解して調べると圧電スピーカーのハンダづけが外れていました。圧電スピーカーを調べると故障しているようなので、手持ちの中古部品と交換しました。

次に、押しボタンに反応がないので、基板を外して、導電性ゴムが接触する基板のメンブレンスイッチ部分を見るとかなり汚れていたので、無水アルコールで汚れを拭き取りました。

再組み立てして動作確認すると、押しボタンスイッチが反応するようになり、スタート画面から次へ進め、操作できるようになりました。

肝心の万歩計機能も動いています。

これで完了とします。
