多芯ケーブル ― 2024年06月02日 15:21
昨日のおもちゃ病院で、レジのおもちゃを同僚のドクターが修理されていました。
故障原因は、ハンドスキャナーのコードの断線でした。
過去の経験では、レジのおもちゃは4芯程度で何とかなったのですが、このケーブルは8芯でした。担当ドクターは、4芯のケーブルを2本束ねてチューブで覆うことでなんとかしたようです。
私の手持ちに10芯ケーブルがあったのですが、長さが短く使えませんでした。
この際、手持ちの多芯ケーブルを調べてみました。
10芯が2本ありますが、長さが20cmと短めです。
6芯シールドタイプが1本で、長さは30cmです。
4芯シールドタイプが1本、長さは1m程度です。
シールド無しの4芯が1本、長さは80cm位です。
写真には写ってませんが、4芯シールドタイプが1本、長さは1m位です。
4芯は使わなくなったUSBケーブルを切るとOKですが、6芯よりも多芯ケーブルは古いパソコン用のゲームパッドやVGA、マウスケーブルを切ってストックしています。
LANケーブルは８芯でちょうどいいのですが、やや太いので除外しています。
古いパソコン関連機器を廃棄するとき、細めの多芯ケーブルをストックするようにしています。
故障原因は、ハンドスキャナーのコードの断線でした。
過去の経験では、レジのおもちゃは4芯程度で何とかなったのですが、このケーブルは8芯でした。担当ドクターは、4芯のケーブルを2本束ねてチューブで覆うことでなんとかしたようです。
私の手持ちに10芯ケーブルがあったのですが、長さが短く使えませんでした。
この際、手持ちの多芯ケーブルを調べてみました。
10芯が2本ありますが、長さが20cmと短めです。
6芯シールドタイプが1本で、長さは30cmです。
4芯シールドタイプが1本、長さは1m程度です。
シールド無しの4芯が1本、長さは80cm位です。
写真には写ってませんが、4芯シールドタイプが1本、長さは1m位です。
4芯は使わなくなったUSBケーブルを切るとOKですが、6芯よりも多芯ケーブルは古いパソコン用のゲームパッドやVGA、マウスケーブルを切ってストックしています。
LANケーブルは８芯でちょうどいいのですが、やや太いので除外しています。
古いパソコン関連機器を廃棄するとき、細めの多芯ケーブルをストックするようにしています。
ピーチ姫のチョロＱ ― 2024年06月04日 18:20
ピーチ姫が乗っているマリオカートのチョロＱです。普通のプルバック式です。
「ピーチ姫の首の部分が折れている。」という事で修理依頼されました。
折れた部分の断面積が小さい為、接着剤だけでは十分な強度が得られないと思うので、1mm径のドリルで穴をあけ、金属線をシャフトにして穴に差し込み瞬間接着剤で固定しました。
「ピーチ姫の首の部分が折れている。」という事で修理依頼されました。
折れた部分の断面積が小さい為、接着剤だけでは十分な強度が得られないと思うので、1mm径のドリルで穴をあけ、金属線をシャフトにして穴に差し込み瞬間接着剤で固定しました。
ピーチ姫のチョロＱ 折れた部分 ― 2024年06月04日 18:27
折れた部分です。白い部分が破断面です。
ピーチ姫のチョロＱ 金属線のシャフト ― 2024年06月04日 18:28
大きめのセメント抵抗のリード線を切って使いました。ちょうど太さが1mm位でピッタリです。
プラレール しまかぜ ― 2024年06月04日 21:29
近鉄特急「しまかぜ」のプラレールです。
「電池を入れても走らない。前の車輪が無い。」という事で修理依頼されました。
まずは電池チェックしました。付いていた電池は、完全に放電していました。
手持ちの電池で動作確認すると、モーターが回りかけますが、引っ掛かりがあるようで止まります。
よく見ると動輪のゴムタイヤが劣化し変形しています。手持ち部品の新品ゴムタイヤと交換すると、引っ掛かりが無くなり正常に動くようになりました。
次に、前の車輪です。なくなっているので、中古品を入手するか、新しく作るかです。
手持ち部品にプラレールの車輪はないので、3Dプリンターで作ることにしました。車輪はできましたが、シャフトも手持ち部品にありません。太さ、長さから探すと、金属ではありませんが、爪楊枝がピッタリです。
爪楊枝に、3Dプリンターで作った車輪を取り付け、接着剤で固定しました。
プラレール本体に取り付けて動輪させると、なんとか動いています。
返却日までに金属製シャフトが入手できたら交換したいと思っています。
「電池を入れても走らない。前の車輪が無い。」という事で修理依頼されました。
まずは電池チェックしました。付いていた電池は、完全に放電していました。
手持ちの電池で動作確認すると、モーターが回りかけますが、引っ掛かりがあるようで止まります。
よく見ると動輪のゴムタイヤが劣化し変形しています。手持ち部品の新品ゴムタイヤと交換すると、引っ掛かりが無くなり正常に動くようになりました。
次に、前の車輪です。なくなっているので、中古品を入手するか、新しく作るかです。
手持ち部品にプラレールの車輪はないので、3Dプリンターで作ることにしました。車輪はできましたが、シャフトも手持ち部品にありません。太さ、長さから探すと、金属ではありませんが、爪楊枝がピッタリです。
爪楊枝に、3Dプリンターで作った車輪を取り付け、接着剤で固定しました。
プラレール本体に取り付けて動輪させると、なんとか動いています。
返却日までに金属製シャフトが入手できたら交換したいと思っています。
プラレール しまかぜ まえの車輪 ― 2024年06月04日 21:41
3Dプリンターで作った車輪と爪楊枝の車軸です。
赤外線リモコンのトリケラトプス ― 2024年06月04日 22:04

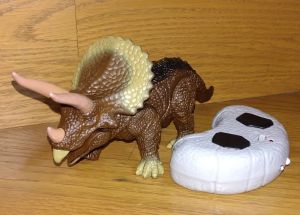

赤外線リモコンのトリケラトプスです。
「右足がとれている」という事で修理依頼されました。
まずは電池チェックしました。OKです。
本体からはずれている右後足を見ると、ネジが緩んではずれたようです。
本体を分解して、黒色の部品を取り出し、ネジ止めをやり直しました。
動作確認すると正常に動きました。
「右足がとれている」という事で修理依頼されました。
まずは電池チェックしました。OKです。
本体からはずれている右後足を見ると、ネジが緩んではずれたようです。
本体を分解して、黒色の部品を取り出し、ネジ止めをやり直しました。
動作確認すると正常に動きました。
赤外線リモコンのトリケラトプス 右後足 ― 2024年06月04日 22:08
ネジが緩んではずれた右後足です。
ねじねじアンパンマンごう ― 2024年06月05日 10:44
ねじねじアンパンマンごうです。電動ドライバーのおもちゃです。
「ドライバー本体の反時計回りが動かない。」「黄色いネジの山がつぶれている。」という事で修理依頼されました。
まずは、ドライバーの電池チェックしました。OKです。
ドライバーの正転、逆転、オフはスライドスイッチで切り替えています。スライドスイッチの接触不良が考えられるので、分解してスライドスイッチを取り出し、接点に接点復活剤をスプレーしました。スイッチを繰り返し動かしてみると、接触が回復して正転、逆転ともに動くようになりました。
「ドライバー本体の反時計回りが動かない。」「黄色いネジの山がつぶれている。」という事で修理依頼されました。
まずは、ドライバーの電池チェックしました。OKです。
ドライバーの正転、逆転、オフはスライドスイッチで切り替えています。スライドスイッチの接触不良が考えられるので、分解してスライドスイッチを取り出し、接点に接点復活剤をスプレーしました。スイッチを繰り返し動かしてみると、接触が回復して正転、逆転ともに動くようになりました。
ねじねじアンパンマンごう 内部 ― 2024年06月05日 10:58
ドライバーの内部です。
