赤外線リモコンの恐竜です。
ネットで調べると「エディオンオリジナル RC火炎恐竜ディノサウロ」という名前です。

「動かない」という事で修理依頼されました。

このおもちゃは、同僚ドクターから引き継ぎました。

引き継ぎ時の情報では、電池はOKで、電源オンでリモコンに反応しません。リモコンからの赤外線信号は確認できました。電源オンで目のLEDが発光して、1分程度経過すると、恐竜の鳴き声が出ます。また、更に1分程度経過すると恐竜の声が出て、目のLEDが消灯します。という事です。

恐竜の声が出るので、基板のICは完全に壊れているのではないらしいと思います。

赤外線リモコンからの信号が確認できているので、おそらく送信機は正常らしい。

まずは、赤外線受光素子を調べる事にしました。
分解してみると、背中と口に受光素子があり並列に基板に繋がっていました。
それぞれハンダを外して、取り出し、電池を電源にして受信テストをするとテスターの針がパルスを受信しているように揺れました。受光素子は正常のようです。

受光素子の配線をハンダで元に戻して、素子にかかる電圧を測定しました。動作に十分な電圧がかかっていません。引き継ぎした回路図によるとこの電源は、ICの出力ポートから来ているようです。

ICの出力ポートが壊れているのかもしれません。

今日は、疲れたので、ここまでにします。
次は、試しに受光素子の＋VCCに電源＋を直接繋いで反応を見ようかと思います。

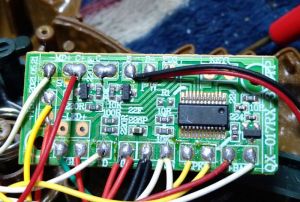

内部には小さな基板が入っていました。

赤外線受光素子は取り出して調べると正常に動作することから、基板側の故障と思います。

電圧を測ると赤外線受光素子には、１V弱しかかかっていません。ICの出力ピンから出ているので、内部断線か、プログラムの問題かもしれません。
信号の入力ピンも0VなのでGNDとショートしているのかもしれません。

ICは完全に故障しているのではなく、リモコンからのパルス信号を受ける部分が故障していると思います。交換するしかありませんが、同じIC（または基板）は入手困難（同じおもちゃあれば別ですが）なので修理不能で返却することになります。
なんとかするには、改造になりますが、有線リモコンにするとか、手持ち部品にあるラジコンカー用の基板と交換して、歩行動作と口から煙を出す動作ができるようにするかです。

依頼者に決めてもらうことにします。
