「トップトッツ あそびがいっぱい！ライト＆サウンドテーブル トイザらス限定」です。

テーブル型のやりたい放題系のおもちゃです。

「レバーを押しても（新幹線が）動かない。また、鍵盤の５、７のボタンが（別の音が出るはずが）同じになる。」と言う事で修理依頼されました。

まずは、電池チェックしました。結果、かなり消耗していましたので、手持ちの電池に交換して、動作確認しました。

新幹線の運転レバーを押すと英語の発車アナウンスに続いて新幹線が動きました。
比較の為、消耗した電池に交換して動作確認すると発車アナウンスを繰り返しました。どうも、電池が消耗している為にアナウンスに続いてモーターに電源が繋がると電圧が低下して制御ICがリセットされまたアナウンスに戻るようです。

また、鍵盤の５，７番も消耗していない電池では、正常に異なる音程の音が出ました。

念の為に分解して調べましたが異常はありませんでした。

故障原因は、電池の消耗でした。

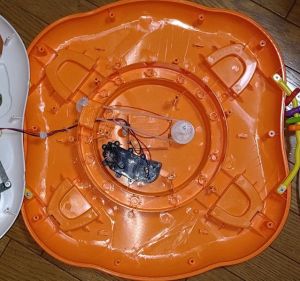

内部の様子です。

電池ボックス側の様子です。

やりたい放題系おもちゃの部品のようです。
ボタンを押すと、ランダムに声が出るようになっています。

「音が出ない。」と言う事で修理依頼されました。

まずは電池チェックしました。LR44が3個でした。1.2程度でやや消耗している程度で問題ないと思われます。

音が出ないので、スピーカーの故障を疑いました。
分解してスピーカーを取り出しチェッカーで調べると故障していました。
8Ω0.25Wで27mm径ですが、マグネット部分が薄いタイプなので、手持ちの8Ω0.25W27mm径のスピーカーが使えません。
代わりに先日アダプターを作った16Ωスピーカーを繋いでみました。音量が適当なので、とりあえず、これと交換しました。
返却日までに8Ωの薄いタイプがあれば交換しようと思います。

これで、とりあえず完了としました。

緑色の方が故障していたスピーカーです。
16Ωスピーカーを3Dプリンターで作ったアダプターにつけて取り付けました。

レッサーパンダのパペット人形です。

「左側の目がとれた。」と言う事で修理依頼されました。

目が無くなっていたら作るのは大変だと思っていましたが、とれた目は頭部に落ちこんでいました。

調べると、黒色の目の部品と白色の部品がぬいぐるみの生地を挟んで固定しているようです。

白色の部品が破断して接着が緩んで、目が頭部に落ち込んだようです。

修理方法ですが、白色部品の破断した部分を熱溶着する方法も考えましたが、取り付け時の強い力に耐えられないと思って諦めました。
白色の部品をゴム系材料で3Dプリンターで作る方法でやってみることにしました。

黒色の方が目の部品です。
内側から生地を押さえて挟む為の白色の部品が破断していました。
後頭部を縫い閉じる前に、外側から黒色の目の部品、内側から白色の部品で生地を挟み、内側に出た黒色部品の先端を融かして抜け止めしてあったようです。

3Dプリンターで作りました。
ゴム系のTPUです。（黒色の方です。）

何とか固定できました。

取り付けてみてわかったのですが、生地の穴が少し裂けて大きくなっていました。茶色の糸で縫っておきました。
