商品説明のタグです。リアルな鳴き声が売りだったようです。

『キミとアイドルプリキュア♪』の「キミとアイドル変身 キラキラショータイムマイク」です。
マイクに向かって話すと声がロボット風や高い声などにリアルタイムで変化する機能があります。

「動作しない。」と言う事で修理依頼を受けました。

まずは電池チェックしました。単4電池3本でOKでした。

背面の電源スイッチをオンにしても反応がありません。

分解して調べると電源オンで、基板上に電圧が確認できません。
電源スイッチの接触不良を疑い、接点復活剤をスプレーしてみると、LEDが点灯するようになりました。接触不良が故障原因でした。
しかし、音は出ません。次はスピーカーの不良を疑って、手持ちのスピーカーと交換してみると、音が出ました。スピーカーの不良も故障原因でした。
元のスピーカーは8Ω0.25Wでしたが、手持ち部品で同サイズは16Ωしかなかったので、やや音が小さくなりますが、これと交換しました。

後は、マイクの動作確認をしました。一応反応しています。どのタイミングでオンマイクになるかがわからないのですが、マイクは故障していないようです。

返却まで時間があるので、今のところは、これで完了としておきます。

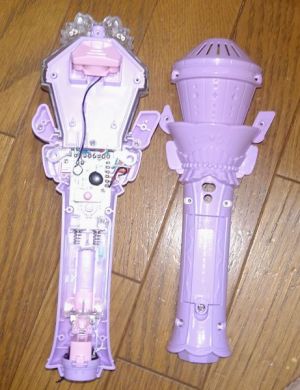

分解した内部の様子です。
露光オーバーになって、白っぽく写ってしまいました。

故障したスピーカーです。マイクの持ち手の最下部にありました。
直径21mmの小さなスピーカーです。

同サイズの8Ω0.25Wのスピーカーは手持ちになかったので、手持ち部品に大量にある16Ωの小さなスピーカーを使いました。（写真では左側が元の8Ω、右側が交換に使った16Ωです。）
日本橋のパーツ屋さんの閉店セールで大量に買ってしまったスピーカーです。

プラスチック製のエアータンクが壊れたリアルな鳴き声が出る笛の部分です。

空気を送っても音が出ません。

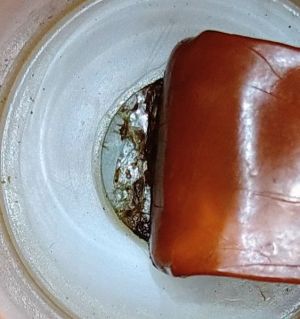

写真は、エアータンクと反対側から見た笛の部分です。

見た目では、腐食なのか、ゴミなのか、何かが詰まっているようです。

笛が正常ならエアータンク部分を何とか作ろうと思いましたが、笛の部分も駄目みたいなので、リアルな鳴き声は諦めることにしました。
