「アンパンマン キッチン おままごとセット」です。

「動かない。」と言う事で修理依頼されました。

まずは電池チェックしました。OKでした。

電源を入れても反応がありません。

分解して、基板までの電源電圧を調べましたが正常でした。

２つのボタン（コンロ、星型のアンパンマン）、水道の蛇口レバーのスイッチも反応ありません。

基板上のハンダ割れなどあるのかと思って、ハンダゴテをあててみましたが、変化ありません。

色々触っているうちに、突然、動き出すこともありましたが、アンパンマンの声が異常にハイスピードだったりしました。
その後は、全く動かなくなりました。

基板上のCOB（IC）を良く見ると、四角い形に膨れがありました。これが異常なのかわかりませんが、どうもCOBが故障しているようです。

COB故障は、通常は修理不能で返却するのですが、ネットで修理記事を調べると、三重県のつつじが丘おもちゃ病院さんがワンチップマイコンのプログラムを公開されていて、これを使った記事が複数見つかりました。調べるとPIC（16F1705）とフラッシュメモリで実現しています。

手持ち部品を調べると16F1705があったのでプログラムを書き込んでブレッドボード上で試してみると、上手く動作しました。
フラッシュメモリに音声データを書き込んで試してみると、アンパンマンの声も出るようになりました。

見通しが立ったので、置き換え用のIC基板を作ることにします。

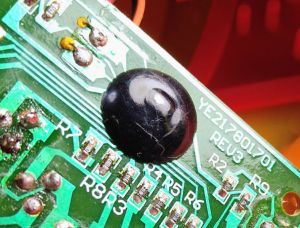

四角い形に膨れています。
