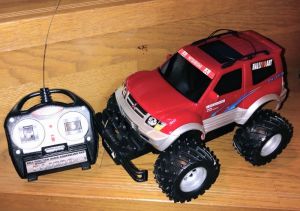

トイコー（toyco）製の「三菱パジェロ ラジコンカー」です。

「前輪は動くが、後輪が動かない。」と言う事で修理依頼されました。

まずは電池チェックしました。本体は、単3電池が6本でしたが、うち1本が完全に放電していました。
送信機には、9Vの積層電池（006P）が1個でした。OKでした。

完全放電していた単3電池は手持ちの電池と交換して動作確認をしました。やはり、前輪のステアリングは動きますが、後輪は全く動きません。

分解して調べると、後輪には大きめのモーターが使われていました。モーターの端子で電圧を測るとそれらしい電圧が出ています。
シャフトを手でも回してやると、非常に重く、固着していたようです。
隙間から接点復活剤を吹き込み、手で回してやると、動き出しました。しばらく、回転させてやると正常に動くようになりました。

どうも、内部の接点の接触不良と古くなったグリスで固着したことが原因だったようです。

前輪のステアリングも反応が不安定なので、これも調整する予定です。

また、送信機のロッドアンテナが無くなっていたので、手持ち部品にあったピアノ線のアンテナを取り付けておきました。

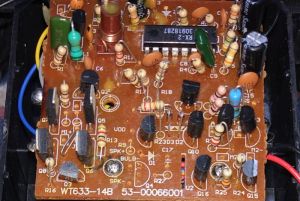

制御基板です。27MHzです。

懐かしい「RX2」が使われていました。RX2以外はトランジスタがならんでいました。

後輪のモーター部分です。
おそらく、マブチモーターの260タイプです。

トヨタ アルファードのラジコンカーです。

「まっすぐ走らない。」と言う事で修理依頼されました。

まずは電池チェックしました。OKでした。

まっすぐ走らないので、ステアリングに問題がありそうなので、前輪部分を調べてみると、左右の車輪を繋いでいるリンクロッドが、折れていました。

左右の車輪がハの字に開いてしまうので上手く走らない状態です。

折れたリンクロッドを繋げばいいのですが、破断面が小さい為、接着剤だけでは強度不足です。

接着する面積を大きくする為、折れた欠片の小さい方を薄いプラスチック板3枚重ねで作りました。真ん中の1枚を小さくして、大きい方の欠片を挟むようにして瞬間接着剤で接着しました。
接着剤だけでは弱いかと思って、穴をあけてステンレス線を通し縛りましたが、ステンレス線がロッドの動きを妨げるようなので、結局、取り外して、接着剤だけになりましたが、何とかなっているようです。

再組み立てして、動作確認すると、モーターのピニオンギアとリンクロッドのラックギアとのか何と噛み合わせが甘いようです。
何とか動いているようなので、現時点で一応、完了としておきます。

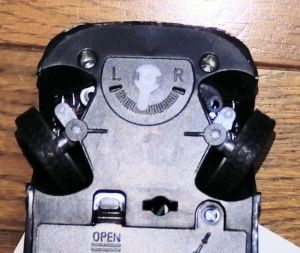

リンクロッドが折れて、左右の車輪が連動しなくなっていました。

プラスチック板を3枚重ねで小さい方の欠片分を作って接着剤で大きい方の欠片を挟むように接着しました。

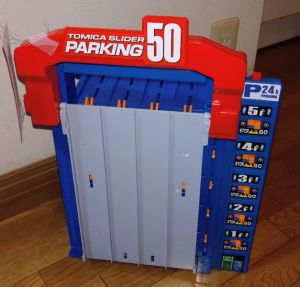

タカラトミーの「トミカ スライダーパーキング50」です。

「途中で止まる。板が止まる。」と言う事で修理依頼されました。

赤色の部分を手で持ち上げて、重力で下がっていく時に、各階のミニカーが斜面を滑り降りるおもちゃです。

動作確認すると、赤色の部分が下がっていく時に、灰色のスロープの先端が移動します。床の材質によっては、引っかかることがありました。

ネットでこのおもちゃの動きを調べると、グレーのスロープの先端には、小さな車輪ユニットがあって、スムーズに先端が移動できるようになっていました。

同じような車輪ユニットはできませんが、手持ち部品でスロープの先端に付ける車輪ユニットを作ってみました。

試してみると、スロープの先端が止まることなくスムーズに動きました。

スロープに先端に車輪がついた部品をつけると、問題が解決すると思います。

手持ち部品で簡単な車輪ユニットを作りました。

車輪ユニットをつけると、止まらず動きました。

トイローヤルの「たのしく知育！やみつきボックス+」です。

「音は出るけど、おかしい。」と言う事で修理依頼されました。

まずは、電池チェックしました。単3電池3本共に消耗していました。

手持ちの消耗していない電池で動作確認したところ、正常に動作しました。

電池の消耗が原因だったようです。
