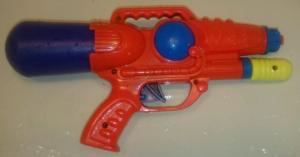

水鉄砲 ― 2019年04月20日 17:05

水鉄砲の修理依頼です。
いろんな部分のパッキンが劣化して、空気もれ、水漏れを起こしていました。
まず、手動ポンプのピストンのパッキンはよく似たサイズのオーリングと交換しました。
水タンクのパッキンが傷んでいて、ポンプで圧力をかけるとネジの接合部から水漏れを起こします。この部分はパッキンを裏返しにして、タンク側のネジに水道工事用のシールテープを巻き付け補修しました。
完全ではありませんが、水が飛び出すようになりました。
いろんな部分のパッキンが劣化して、空気もれ、水漏れを起こしていました。
まず、手動ポンプのピストンのパッキンはよく似たサイズのオーリングと交換しました。
水タンクのパッキンが傷んでいて、ポンプで圧力をかけるとネジの接合部から水漏れを起こします。この部分はパッキンを裏返しにして、タンク側のネジに水道工事用のシールテープを巻き付け補修しました。
完全ではありませんが、水が飛び出すようになりました。

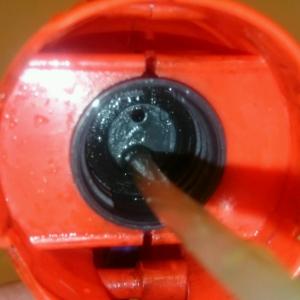

水鉄砲 タンク接合部のパッキン ― 2019年04月20日 17:13

パッキンです。
水鉄砲 シールテープ ― 2019年04月20日 17:13

タンク接合部に巻いたシールテープです。
水鉄砲 タンク接合部の破損発見 ― 2019年04月22日 08:37

水漏れの原因がわかりました。
パッキンの不良と思っていたのですが、タンク側の接合部に亀裂がありました。
エポキシ系接着剤で亀裂を埋めて接着しました。
シールテープを巻いて改善したのは、傷口に包帯を巻いた状態であったためです。
エポキシ系接着剤が固まるのを待って動作確認する予定です。
パッキンの不良と思っていたのですが、タンク側の接合部に亀裂がありました。
エポキシ系接着剤で亀裂を埋めて接着しました。
シールテープを巻いて改善したのは、傷口に包帯を巻いた状態であったためです。
エポキシ系接着剤が固まるのを待って動作確認する予定です。
水鉄砲 チューブの変形 ― 2019年04月22日 16:05

水鉄砲の引き金で押さえられていた部分が変形し閉塞していたので、外側にほぼピッタリサイズのプラスチックリングを使って改善させました。
ラジコンカー W-Drive ― 2019年04月22日 16:14

水陸両用のラジコンカーです。
ステアリングと後進はできるが、前進ができないという症状です。
ステアリングと後進ができるので、無線の受信部分は異常なしと思います。
後進ができるので、後輪モーターは正常と思います。
前進だけできないのは、モータードライバーの不良と思われます。
分解して、基板上を確認すると、2つあるモータードライバーのFETのうち片方がやや焼けているように見えます。
テスターで、FETに信号を送るトランジスターはコレクタの電圧変化を確認すると、正常と思われます。
やや焼けて不良と思われるFETは、たまたま、手持ち部品にあったので交換してみると正常に動作しました。
やはりこのFETが不良でした。
ステアリングと後進はできるが、前進ができないという症状です。
ステアリングと後進ができるので、無線の受信部分は異常なしと思います。
後進ができるので、後輪モーターは正常と思います。
前進だけできないのは、モータードライバーの不良と思われます。
分解して、基板上を確認すると、2つあるモータードライバーのFETのうち片方がやや焼けているように見えます。
テスターで、FETに信号を送るトランジスターはコレクタの電圧変化を確認すると、正常と思われます。
やや焼けて不良と思われるFETは、たまたま、手持ち部品にあったので交換してみると正常に動作しました。
やはりこのFETが不良でした。
ラジコンカー W-Drive FET ― 2019年04月22日 16:27

右側の8ピンのFETが、不良でした。
トミー 運転のおもちゃ ― 2019年04月27日 22:08

路面と地図が投影され、ハンドル操作で運転するおもちゃです。
他のドクターが、電池ボックスの腐食した電極をなんとか補修した後、引き継ぎました。
電池ボックスが修理されたので電源が供給されるようになっています。しかし、地図を動かすモーターが動きません。分解して取り出すと、モーターが壊れていました。同等のモーターと交換し、動くようになりました。
これでハンドルを操作してドライブできるようになりました。
シフトレバーと目的地?セットダイヤルのようなものは、正常に動いているのかどうかがわかりません。
とりあえず、これで、一旦、完了とします。
その後、不良だったモーターを分解して清掃すると動くようになったので、再度分解してモーターを元通りにしました。ついでに、シフトレバーの部分を調整するとレバー操作で、前進が3速と後進の切り替えができるようになりました。
目的地ダイヤルは仕組みが良くわからず、うまく動作しません。
他のドクターが、電池ボックスの腐食した電極をなんとか補修した後、引き継ぎました。
電池ボックスが修理されたので電源が供給されるようになっています。しかし、地図を動かすモーターが動きません。分解して取り出すと、モーターが壊れていました。同等のモーターと交換し、動くようになりました。
これでハンドルを操作してドライブできるようになりました。
シフトレバーと目的地?セットダイヤルのようなものは、正常に動いているのかどうかがわかりません。
とりあえず、これで、一旦、完了とします。
その後、不良だったモーターを分解して清掃すると動くようになったので、再度分解してモーターを元通りにしました。ついでに、シフトレバーの部分を調整するとレバー操作で、前進が3速と後進の切り替えができるようになりました。
目的地ダイヤルは仕組みが良くわからず、うまく動作しません。
ディズニーリゾートのおもちゃ ― 2019年04月28日 08:41

ボタンを押すと音楽が鳴り、くまのプーさん、ティガー、ピグレットが踊るおもちゃです。
ボタンを押しても動かないという症状です。
分解して、電池ボックスから電圧を確認すると異常なしです。再組み立てして、ボタンを押すと正常に動くようになりました。
どこかで接触不良だったのではと思います。
動作確認を続けて異常なしなら、完了とします。
ボタンを押しても動かないという症状です。
分解して、電池ボックスから電圧を確認すると異常なしです。再組み立てして、ボタンを押すと正常に動くようになりました。
どこかで接触不良だったのではと思います。
動作確認を続けて異常なしなら、完了とします。

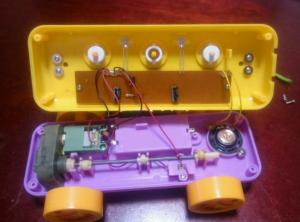

ディズニーリゾートのおもちゃ 内部 ― 2019年04月28日 08:46

内部の様子です。
