Sonechan blog(おもちゃ病院)

ボタン操作で動きをプログラミングできるマウスです。
「指示通り動かない」という事で修理依頼されました。
まずは電池チェックしました。OKでした。
プログラミングの操作をインターネットで調べて、動作確認しました。正常に動きました。
黄色い丸ボタンがリセット、緑色の丸ボタンが実行です。赤色はアクションボタンです。
黄色→動作させる方向キー→緑色の順に押すとプログラミングの通り動きました。
故障が再現しないので、このまま返却します。

8620形蒸気機関車（あそボーイ）のプラレールです。
電源スイッチをオンにしても動かないという事で修理依頼されました。
まずは電池チェックです。OKでした。
分解して、モーター付近の配線を見ると、モーターの電極で断線していました。黒色の配線を電極にハンダづけしました。
再組み立て、動作確認して正常なので完了としました。

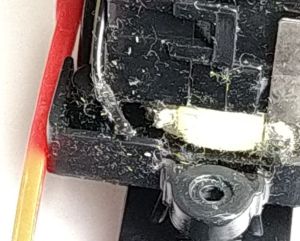

黒色の配線がモーターの電極に繋がっていません。

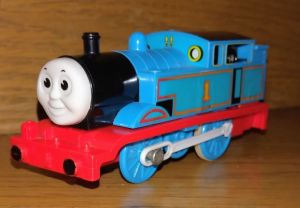

トーマスのプラレールです。
動作しないという事で修理依頼されました。
手持ち電池で動作確認しました。動きません。
分解して、モーターのブラシ付近に接点復活剤を吹きかけ、モーターに直接3.6Vをかけると動き出しました。その後は、1.5Vで動きます。内部のブラシで接触不良があったと思われます。
再組み立てして動作確認、正常に動くので完了としました。

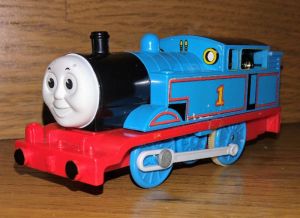

プラレールのトーマスですが、同じトーマスがもう１両、動かないという事で修理依頼されました。
手持ちの正常な電池で動作確認しましたが、動きません。
故障箇所を調べた結果、こちらのトーマスの方が重症でした。
まず、電池フォルダのマイナス電極が腐食して無くなっていました。手持ち部品からスプリング式の電極を加工して取り付けました。電池フォルダ裏側の電極の続きにビス、ナットで固定しました。
電池フォルダはなんとかなりましたが、動作確認すると動きません。
ギアボックスの電極に3.6Vを加えても動きません。
ギアボックスを分解して、モーターを取り出し調べました。モーターに直接3.6Vを加えても動きません。モーターを分解して調べると、電極ブラシが大変汚れて変形していました。ブラシをきれいにして組み立て動作確認すると、回転するようになりましたが、停止位置によって回らなくなります。整流子かブラシに不具合があるようです。リン青銅板でブラシを作り交換しましたが、この不具合は治りません。モーターの再生は諦め、手持ち部品にあったブラシを修理したモーターと交換しました。
交換して動作確認すると、ギアボックスはなんとか動くようになりました。
台車にギアボックスを取り付けて動作確認すると、動くのですがスムーズに動きません。
動輪シャフトのピニオンギアが滑っていることがわかりました。良く見ると、割れていました。
手持ち部品のピニオンギアと交換して、動作確認すると、なんとか動くようになりました。

マイナス電極が無くなっていました。

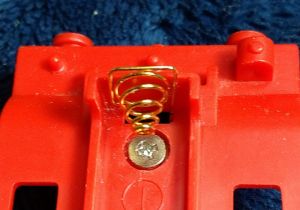

スプリング式の電極を取り付けました。

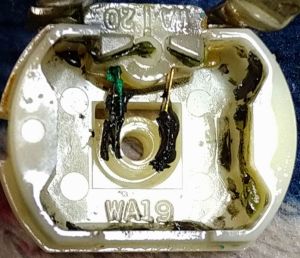

電極ブラシが黒くなっていました。

動輪シャフトのピニオンギアです。割れていました。

おふろで使うアンパンマンの玉入れおもちゃです。
バネの跳ね返りでボールが飛び出す仕組みになっていますがバネが弱くなってボールが跳ね上がらないという事で修理依頼されました。
随分以前に修理した記憶があります。
お風呂で使うため、バネの端が錆びて微妙にバネの長さが短くなった為、跳ね上がらないようになっていました。
バネの長さを少し伸ばすためバネの先端にゼムクリップの切れ端をビニールテープで止めてセットすると、ちょうど良い長さになりボールが跳ね上がるようになりました。
