乗用メルセデスAMG ― 2021年10月02日 14:33
ネットで調べると、電動乗用玩具 メルセデスベンツ GLS63 AMG のようです。
後輪駆動の片方が動かないという事で修理依頼されました。
電源は入り、片輪は動くので、電池はOKです。
後輪が左右独立したモーターで駆動されています。動かない方のタイヤをはずしました。（爪ではまっているホイールキャップをとり、割りピンをはずすと簡単に取れました。）
黒色のギアボックスは、ケーブルのコネクタをはずすと本体から取り出せました。
ギアボックスを分解すると、モジュールの大きいギアが並んでいて、大きなモーター（RS390）のシャフトには、丈夫そうな金属製ピニオンギアがあり、大きなギアに噛み合っています。
モーターをはずすと、ギアはスムーズに動きます。 モーターのピニオンギアを手で回してみると非常に固く何かが引っかかっているようです。
モーターを分解して観察するも、なかなか、原因がわかりません。
落ち着いて、よくよくみると、ローターのコイルの巻線が接続されているはずの整流子端子からはずれていました。この先端が遠心力で外側の永久磁石にぶつかり、ローターと永久磁石の隙間に入って回転を妨げていることがわかりました。
コイル巻線の先端を本来接続されている部分にハンダづけして補修しました。 ハンダづけでは振動に対する強度に不安はありますが、私の技術ではこの方法しかできません。
モーターを再組み立てして、３V程度かけるとスムーズに回転しました。（定格は６Vです。） ギアボックスにモーターを組み込んで、本体に取り付け、動作確認すると、正常に動くようになりました。
モーターの交換が必要になると思い、先輩のNドクターに交換用モーターをお願いしたのですが、モーターの修理ができたので、交換用モーターは不要になりました。いつもありがとうございます。
乗用メルセデスAMG ギアボックス ― 2021年10月02日 15:00
後輪のギアボックスです。大きなモーターが見えています。
乗用メルセデスAMG コイル巻線 ― 2021年10月02日 15:01
切れていたコイル巻線の先端です。 ピントが悪い写真ですが、わかると思います。
乗用メルセデスAMG コイル巻線 拡大 ― 2021年10月02日 15:03

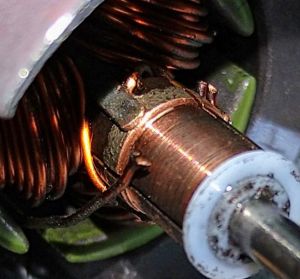

本来、整流子に接続されているはずのコイル巻線の先端です。ハンダづけで接続し補修しました。
大きめのモーターを頂きました。 ― 2021年10月03日 13:59
乗用メルセデスベンツの交換用モーターをお願いしたら、早速、送って頂きました。
RS390かRS380と思われる大きさのモーターが４つ、RS360と思われる大きさのモーターが１つ、RS280と思われる大きさのモーターが２つ、合計７つ頂きました。
6Vでテストしてみると、回転数に差がありますが、全部正常に動作します。おそらくは定格６Vのモーターと思います。（回転が遅いモーターは12Vかもしれません。）
今回のメルセデスベンツはモーターを修理できたので使いませんが、今後の修理に活用させて頂きます。
NEW乗用ハローキティ ― 2021年10月05日 18:30
キティちゃんの乗用おもちゃです。
ハンドルが簡単に抜けて、前輪がはずれてしまうという事で修理依頼されました。
ハンドルのシャフトを見ると、前輪機構からのパイプと連結固定するピンが無くなっていました。
どのようなピンだったかはわかりません。とりあえず、5〜6mm径の穴なので、5mm位の6角ボルトとナットで固定しました。
なんとかなったと思います。
NEW 乗用ハローキティ ボルト、ナット ― 2021年10月05日 18:38

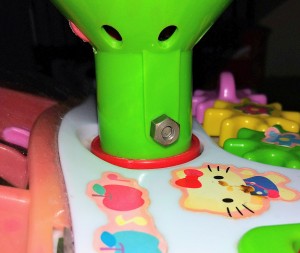

ボルトとナットで連結固定した部分です。
パープレクサス ２件 ― 2021年10月05日 18:47

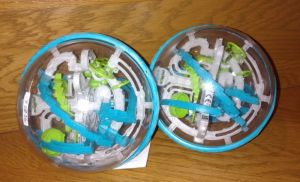

以前にも修理した立体迷路ゲームです。
修理依頼は２つです。
１つ目は、内部の迷路の一部がずれているという故障です。
以前に修理した部分です。
再度、瞬間接着剤で固定し完了しました。
２つ目は、内部の金属球が無くなったという事です。
手持ち部品を調べると、ベアリングのスチールボールで同じサイズのものがありました。
これを入れて完了しました。
プラレール 蒸気機関車 ― 2021年10月05日 20:17

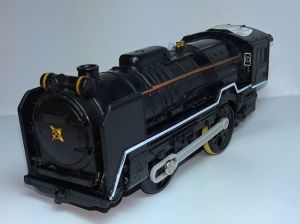

プラレールの蒸気機関車です。
連結部分が外れてしまった。電池を入れ替えても走らないという事で、修理依頼されました。
また、ヘッドランプが点灯するか確認して欲しいというものです。
分解して、電池を確認しました。単２電池が１本で電圧はOKでした。
電池が軽く外れるので、電極を確認するとマイナス極側が充分な力で押されていない状態でした。
マイナス極を調整するとモーターが動くようになりました。また、ヘッドランプも点灯しています。
電池フォルダの接触不良でした。
こどもちゃれんじ しまじろう 太鼓おもちゃ ― 2021年10月05日 20:37

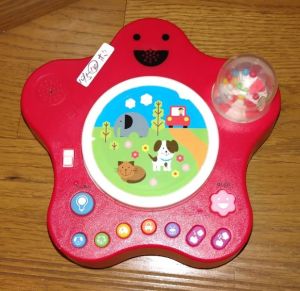

しまじろうのおもちゃです。
音が出ない。録音が出来なくなったという事で修理依頼されました。
電池フォルダに電池がありませんでした。
手持ちの電池でテストしてみると、正常に動作します。
音は出ます。ボタン長押しで録音できます。
電池がが入っていないことが原因と思われます。
