レゴブロックの車2021年10月05日 21:15

レゴブロックの車です。タイヤがとれているという事で修理依頼されました。

見ると、タイヤがシャフトごと、フレーム部分から破断していました。

破断した部分を瞬間接着剤で接着して、フレームの内側をエポキシ系接着剤で補強しました。

水鉄砲 4本2021年10月06日 07:01

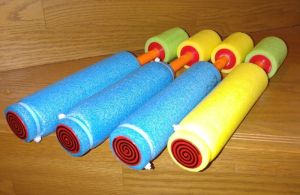

「ぬける、水が入らない」という事で修理依頼されました。

発泡ウレタンの内側は、透明のプラスチック製シリンダーと手持ちシャフトの先に付いたピストンでできている単純な構造の水鉄砲です。

ピストンリングがずれていたり、シャフトが手持ち部分からとれていたり、シリンダのキャップがとれていたり、色々な問題がありました。

ピストンリングはピストンを動かしてなんとか元に戻しました。とれていた部分は瞬間接着剤で接着しました。

この他、シリンダとピストンの摩擦が大きく動きにくいので、とりあえず、スプレーオイルを吹いて滑らかにしました。

また、シリンダとカバーの発泡ウレタンの密着性が悪くなっていたので、シリンダの端の部分を結束バンドで縛りズレにくいようにしました。

実際に、水を使って動作確認し正常でした。
内部を水で洗ったことになり、スプレーオイルの成分もほぼ無くなりました。

ペコちゃんの自動販売機2021年10月06日 08:25

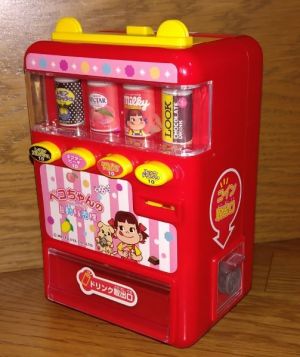

おもちゃのコインを入れると押しボタンが押せるようになり、押しボタンを押すとドリンクが出てくるおもちゃです。

本体の中のおもちゃのお金がとれないという事で修理依頼されました。

分解して、内部に入り込んでいたおもちゃのコインを取り出しました。

再組み立てして、コインを入れると正常に動作しました。

また、コイン取出口にコインを入れた状態で、本体を上下逆さまにすると、コインが内部に入り込んで取れなくなるようです。

使用しない時は、コインを取り出しておくのが良いようです。

消防車2021年10月06日 13:30

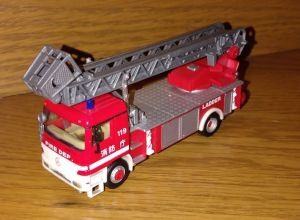

消防ハシゴ車のおもちゃです。

ハシゴ部分が車体の台座から外れているので治して欲しいという依頼です。

分解すると、ハシゴと車体を繋ぐプラスチック部品が破断していました。

破断した部品の代わりに、4mmのビスで繋ぎました。

ハシゴ側の穴が4mmよりやや大きめだったので、接着剤(セメダイン3000)を使って固定しました。

ハシゴ部分は、しっかり固定されて、回転もOKになりました。

サウンド フリクション パトカー2021年10月06日 13:36

屋根のボタンで、サイレンなどがなります。

走行は、フライホイールのフリクション式です。

音が大きいという事で修理依頼されました。

分解して、フライホイールのギアボックス内部を見ると、3つのプラスチックギアの歯が大きく欠けていました。

車軸の26歯は、モジュール0.6で、半分位歯がありません。

途中の2段ギアも歯が複数かけています。

ラチェット機構のピニオンギアも1つ欠けています。

2段ギアは、手持ち部分にありシャフト径を調整するだけでOKでした。

26歯のギアは手持ち部品に無いので、3Dプリンターで作りました。

ラチェット機構のピニオンギアは形が特殊なので、交換できませんでした。

ピニオンギアを除いて、交換し、再組み立てしました。

テストしてみると、ピニオンギアの欠けの為、ギアが飛んで大きな音がしました。

フライホイールボックスの修理は断念しました。

とりあえず、交換するフライホイールボックスが無いので、壊れたフライホイールボックスからギアを数個抜いて、タイヤが自由に回転するようにしました。

手押しで遊ぶことはできると思います。

後日、ピニオンギアも何とかして、修理しました。

AMUSE CUBE2021年10月06日 13:52

やりたい放題系のおもちゃです。

同じおもちゃが2個あり、2個共に、プラスチック製の札状の部品が折れているという事で修理依頼されました。

見ると、強い力で、曲げられ破断していました。

瞬間接着剤で接着して、ビニール用の透明テープで保護しました。

これで依頼は完了ですが、色々なボタンを押すと音がでるようになっていますが、音が出ません。これも修理してしまいます。

電池をチェックすると、1つは、電池がありません。もう1つは、液漏れしていました。

電池のない方に電池を入れると、ボタンに反応するようになりましたが、反応のないボタンもあります。

分解して調べると、配線の断線、接点の接触不良があり、それぞれハンダづけ、接点調整をすると、全て反応するようなりました。

液漏れの方も、断線、接触不良がありましたが、ハンダづけ、接点調整で修理完了しました。

電池を入れたら動作するようにして、返却する予定です。

アンパンマン おしゃべり あいうえお教室2021年10月06日 16:31

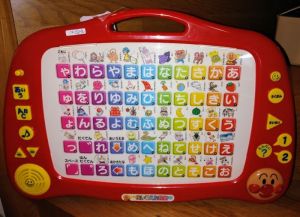

アンパンマンのタッチボードです。

電池の液漏れで、電池ボックスの電極が腐食して動作しないという事で修理依頼されました。

まず、電池ボックスの電極をルーターで磨きました。これだけで、通電して、正常動作しました。

電極に接点復活剤を吹いて完了しました。

アンパンマン エアーサッカー2021年10月06日 18:22

アンパンマンのエアーサッカースタジアムです。

昔、ゲームセンターにあったエアーホッケーと同じ原理で、ゲーム盤の小さな穴から空気が出てボール代わりのチップが浮きパッドで打ち合うようになっています。

空気を送るモーターが動かないという事で修理依頼されました。

電池は入っていなかったので、手持ちの単2電池2個でチェックしました。

分解して、モーターの電極の電圧を図ると、正常です。

モーターを取り出し、手で強制的に回転させると動き出しました。

整流子とブラシ間で接触不良があったようです。

しばらく回転させて、接触部分を磨きました。

また、モーターのシャフトの隙間に接点復活剤をスプレーしておきました。

しばらく、動作確認を続け、正常なら完了とします。

光るコロコロの木32021年10月06日 21:53

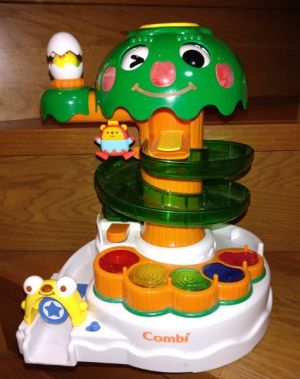

コンビのおもちゃです。

木の一番上にボールを入れると、転がりながら、光と音が出るおもちゃです。

時々、音が出ないという事で修理依頼されました。

ボールを入れて動作確認しましたが、正常に動作しました。

各ボタンスイッチを押して、確認しましたが、異常はありません。

念の為、分解して、接点の清掃、接点復活剤のスプレーをしました。

サウンド フリクション パトカー その後2021年10月07日 08:44

ギアをはずしてフリーにしたパトカーですが、なんとかしたいと色々考えて、歯が欠けたピニオンギアをなんとかしました。

このギアは、平ギアとピニオンギアがラチェット機構で繋がっていて、逆転時は空回りするようになっています。

これと同じ物は無理なので、ラチェットなしで、平ギアとピニオンギアを同軸にした代替品を用意しました。

平ギアは元と同じモジュールと歯数ですが、ピニオンギアは、3Dプリンターで作った車軸のギアがやや大きめだったので、やや小さめのモジュール0.6で8歯にしました。

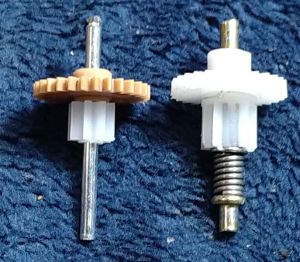

写真の右側が元のギア、左側が代替品です。

ギアボックスに組み込んでテストすると、正転、逆転とも繋がっている状態ですが、なんとか、フリクションでフライホイールが回りました。 前進、後進共に動作してしまいますので、床に接触したまま、前後させるのではなく、床に接触させて前進、持ち上げて後へ、床に接触させて前進を繰り返すと、フライホイールを加速できます。

完全な修理ではないですが、なんとかなったと思います。
