４つの押しボタンでリアルサウンドが出る消防車です。
「LEDは光るが音が出ない」と言う事で修理依頼されました。
まずは電池チェックしました。OKでした。

分解して調べると、スピーカーの部分でハンダ付けが外れていました。

配線をスピーカーにハンダ付けして動作確認すると、音が出るようになりましたが、音が安定しません。

どうも押しボタン部分の接触不良と思われるので、基板のパターンと導電性ゴムのスイッチを無水エタノールでふきました。

動作確認すると、安定して音が出るようになりました。

スピーカーへのハンダ付け部分で断線していました。

ピカチュウの貯金箱です。コインを入れると、ピカチュウがしゃべるようになっています。

「音が鳴らない。」と言う事で修理依頼されました。

まずは電池チェックしました。LR44が3個です。全てOKでした。

次に分解して基板上の電圧を調べました。
電池フォルダの基板上のランドを調べました。LR44が3個直列なので4.5Vのはずが0Vでした。
良く見ると電池フォルダの電極が汚れていました。ルータで電極を磨くと正常に4.5Vになりました。

次にコイン通過を検知する接点も汚れていたので磨きました。

100円玉と10円玉を使って動作確認すると、ピカチュウの声が出ました。

故障原因は、接点の汚れだったようです。

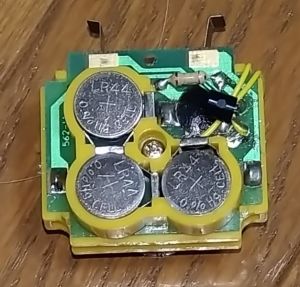

LR44が3個収まる基板です。

コインを検知する接点です。

電池フォルダの蓋にあるネジの頭が潰れていたので
交換しました。
