PICマイコン（つつじが丘おもちゃ病院さんのプログラムです。）で作った断線チェッカーがあり、レジスターのおもちゃでハンドスキャナーの多芯ケーブルの断線箇所を特定するのに時々活躍しています。音とLEDレベルメーターで反応がわかる優れものですが、サイズがやや大きい（作り方が悪い）ので、おもちゃ病院へ持っていく道具箱に入れていません。

持っていけるように、パーツ箱にあった静電容量式タッチスイッチを使って、もっとコンパクトなチェッカーができないか、試してみました。

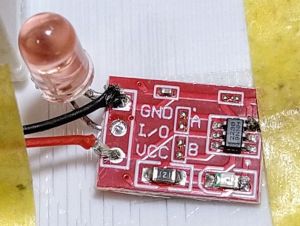

作ると言っても、スイッチ基板にDC3V電源を繋ぎ、出力にLEDを繋ぎ、ICのセンサー端子にミノムシクリップをつけたリード線をハンダ付けするだけです。

試してみると、ミノムシクリップに手を近づけるだけで、LEDが点灯しました。高感度すぎです。
そこで、ミノムシクリップに47PFのセラコンをつけて試してみると、少し感度が落ちていい感じになりました。

また、基板上に小さいLEDがついていたので、出力端子につけたLEDは不要だとわかりました。

タッチスイッチ基板と47PF程度のセラコンだけなので、超小型にできそうです。
3Dプリンターで小さいケースを作って、電波チェッカー等と一緒に道具箱に入れておこうと思います。
