アンパンマン 天才脳おしゃべりらくがき教室DX ― 2022年04月16日 15:47
ペン先のマグネットで、磁性粉体が入ったシートに文字などを書くおもちゃです。
磁性粉体が入ったシートが「デコボコしている」という事で修理依頼されました。
シートの下側の中央部分が押し曲げられデコボコになっていました。スライダーで文字が上手く消えない症状があります。
以前にも同様の修理依頼があり、軽くアイロンをかける事で平面に修正できたので、今回も同じ方法で平面に修正しました。アイロンの温度は最低(化繊)で新聞紙を下側に、PPC紙を上側にして、極軽く短時間かけました。
問題なく下部にあるスライダーで文字が消えるようになりました。
磁性粉体が入ったシートが「デコボコしている」という事で修理依頼されました。
シートの下側の中央部分が押し曲げられデコボコになっていました。スライダーで文字が上手く消えない症状があります。
以前にも同様の修理依頼があり、軽くアイロンをかける事で平面に修正できたので、今回も同じ方法で平面に修正しました。アイロンの温度は最低(化繊)で新聞紙を下側に、PPC紙を上側にして、極軽く短時間かけました。
問題なく下部にあるスライダーで文字が消えるようになりました。
アンパンマン 天才脳おしゃべりらくがき教室DX デコボコ面 ― 2022年04月16日 16:01
磁性粉体のシートのデコボコ部分です。光の反射でわかると思います。
TDL 七夕のシャボン玉マシン ― 2022年04月16日 16:39
東京ディズニーリゾート、2019七夕のシャボン玉マシンです。
本体下部のプラスチック部分(タンクを受けるネジ部分)が割れて、黄色のシャボン液タンクをねじ込み固定できないという事で修理依頼されました。
青色の本体下部を見ると、ナットになっているプラスチック部分が半分以上割れてなくなっていました。
無くなったネジ部分を作るしかないので、エポキシパテで無くなった部分を充填して、固まる前に、黄色のタンクをねじ込み型取りする事にしました。
ある程度エポキシパテが硬化してから、タンクを外してネジ部分を確認しました。
本体下部のプラスチック部分(タンクを受けるネジ部分)が割れて、黄色のシャボン液タンクをねじ込み固定できないという事で修理依頼されました。
青色の本体下部を見ると、ナットになっているプラスチック部分が半分以上割れてなくなっていました。
無くなったネジ部分を作るしかないので、エポキシパテで無くなった部分を充填して、固まる前に、黄色のタンクをねじ込み型取りする事にしました。
ある程度エポキシパテが硬化してから、タンクを外してネジ部分を確認しました。
TDL 七夕のシャボン玉マシン 割れたネジ部分 ― 2022年04月16日 16:59
本体底部のネジ部分です。半分以上が割れてなくなっていました。

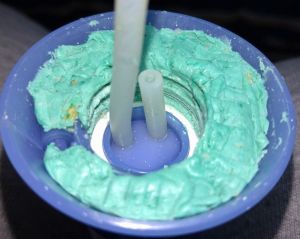

TDL 七夕のシャボン玉マシン エポキシパテ充填 ― 2022年04月16日 17:00
エポキシパテを充填してタンクをねじ込み、ネジの型取りをしました。
見た目は汚くなりましたが、ネジは何とかできました。
見た目は汚くなりましたが、ネジは何とかできました。
こどもチャレンジ ひらがなパソコン ― 2022年04月16日 22:18
しまじろうのひらがなパソコンです。
電源を入れても、LEDが点灯するだけで、音が出ないという事で修理依頼されました。
まずは電池チェックしました。OKでした。
スピーカーもチェックしましたがOKでした。
電池から基板まで電圧を追いましたがOKでした。
基板上もVCCを追ってCOBまでみましたがOKでした。
お手上げ状態になったので、基板上の部品の接触不良を調べるため、電源オンで基板上のチップ部品を触ってみました。
メモリーLSIの傍にある0Ωのチップ抵抗が簡単にはずれてしまいました。
チップ抵抗をハンダづけで戻そうとしたのですが、上手くいかないので、ポリウレタン線でジャンパーしました。
電源を入れると起動音が出るようになりました。この0Ω抵抗がハンダづけ不良だったようです。
上手くいったと思い、動作確認をすると、50音のメンブレンスイッチが反応しないことがわかりました。
原因がわからないので、COB付近のチップ部品を触って反応をみると、突然、50音キーが反応するようになったりする事がわかりました。
また、0Ωのチップ抵抗のハンダづけ不良かと思いハンダごてをあててみましたが、改善しません。
音が出るようになったので、何とかしたいのですが原因が、わかりません。
今日はここまでにしておきます。
電源を入れても、LEDが点灯するだけで、音が出ないという事で修理依頼されました。
まずは電池チェックしました。OKでした。
スピーカーもチェックしましたがOKでした。
電池から基板まで電圧を追いましたがOKでした。
基板上もVCCを追ってCOBまでみましたがOKでした。
お手上げ状態になったので、基板上の部品の接触不良を調べるため、電源オンで基板上のチップ部品を触ってみました。
メモリーLSIの傍にある0Ωのチップ抵抗が簡単にはずれてしまいました。
チップ抵抗をハンダづけで戻そうとしたのですが、上手くいかないので、ポリウレタン線でジャンパーしました。
電源を入れると起動音が出るようになりました。この0Ω抵抗がハンダづけ不良だったようです。
上手くいったと思い、動作確認をすると、50音のメンブレンスイッチが反応しないことがわかりました。
原因がわからないので、COB付近のチップ部品を触って反応をみると、突然、50音キーが反応するようになったりする事がわかりました。
また、0Ωのチップ抵抗のハンダづけ不良かと思いハンダごてをあててみましたが、改善しません。
音が出るようになったので、何とかしたいのですが原因が、わかりません。
今日はここまでにしておきます。
こどもチャレンジ ひらがなパソコン チップ抵抗 ― 2022年04月16日 22:38
ハンダづけ不良だった0Ωのチップ抵抗です。
こどもチャレンジ ひらがなパソコン ジャンパー線 ― 2022年04月16日 22:39
0Ωのジャンパー抵抗の代わりに、ポリウレタン線をハンダづけしました。
こどもチャレンジ ひらがなパソコン COB故障 ― 2022年04月17日 09:53
音が出るようになったひらがなパソコンです。
黄色以外のボタンと50音のボタンが反応しない状態です。
プリント基板の配線を見ると、黄色のボタンは基板に直接接続されていて、50音はフレキシブル基板でマトリックス構成されたメンブレンスイッチで読み取っています。
COB付近の基板上を触っていると、突然、50音ボタンが反応しだすことがあり、電源を切るまで動作します。
基板上の配線も目視では異常ありません。チップ部品のハンダづけもハンダごてをあてましたが変化ありません。
最後はCOB内部の断線かもと考え、COBをドライヤーで温めてみました。結果、温めると50音ボタンが反応しだすことがわかりました。
電源を切ると、元の反応しない状態に戻りましたが、温めると反応しだします。
数回繰り返すと、温めても反応しなくなりました。
このことから、COB内部での断線と思われます。
COBは基板直付けなので、基板ごと交換するしか修理方法がないので、今回は、修理不能で返却することにします。
黄色以外のボタンと50音のボタンが反応しない状態です。
プリント基板の配線を見ると、黄色のボタンは基板に直接接続されていて、50音はフレキシブル基板でマトリックス構成されたメンブレンスイッチで読み取っています。
COB付近の基板上を触っていると、突然、50音ボタンが反応しだすことがあり、電源を切るまで動作します。
基板上の配線も目視では異常ありません。チップ部品のハンダづけもハンダごてをあてましたが変化ありません。
最後はCOB内部の断線かもと考え、COBをドライヤーで温めてみました。結果、温めると50音ボタンが反応しだすことがわかりました。
電源を切ると、元の反応しない状態に戻りましたが、温めると反応しだします。
数回繰り返すと、温めても反応しなくなりました。
このことから、COB内部での断線と思われます。
COBは基板直付けなので、基板ごと交換するしか修理方法がないので、今回は、修理不能で返却することにします。
こどもチャレンジ ひらがなパソコン 基板の反対側 ― 2022年04月18日 10:37
基板のパーツと反対側面です。
導電性ゴムとでスイッチになるパターンとLED、電源スライドスイッチがあるだけでした。
導電性ゴムとでスイッチになるパターンとLED、電源スライドスイッチがあるだけでした。
